泰克示波器如何顯示電壓波形

發布日期:2024-02-22 11:12:05         瀏覽數:

  泰克示波器(Tektronix)是一種廣泛用于電子測量和調試的儀器,它能夠顯示電壓隨時間變化的波形。它是電子工程師和技術人員的必備工具,用于分析和監測電路中的信號。下面將詳細介紹泰克示波器如何顯示電壓波形的原理和過程。

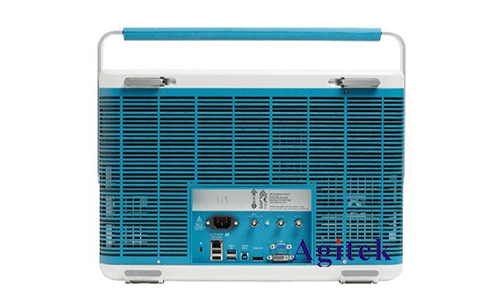

泰克示波器如何顯示電壓波形(圖1)

  原理概述

  泰克示波器的工作原理基于電子束在示波管熒光屏上產生可見光的現象。當電子束受到控制電壓的影響而在屏幕上移動時,它會在熒光屏上留下亮點,形成波形圖案。該控制電壓通常由輸入信號的電壓值決定,因此可以通過觀察熒光屏上的波形來了解輸入信號的電壓變化。

  顯示過程

  1.信號輸入:首先,待測電壓信號被連接到示波器的輸入通道。通常,示波器有多個輸入通道,允許同時測量多個信號。

  2.采樣:示波器會對輸入信號進行采樣。它以一定的時間間隔對信號進行采集,形成一系列的采樣點。采樣率決定了示波器對信號的精確度和分辨率。

  3.垂直放大:采樣得到的信號經過垂直放大,即放大信號的電壓幅度,使其能夠在熒光屏上顯示出來。用戶可以通過示波器的控制面板調節垂直放大倍數,以適應不同幅度的信號。

  4.水平掃描:水平掃描控制電子束在屏幕上的移動速度和方向。示波器會根據采樣率和時間/電壓比例來確定水平掃描的速度,從而確保信號在熒光屏上以正確的時間比例顯示。

  5.顯示:經過垂直放大和水平掃描處理后,信號波形將在示波器的熒光屏上顯示出來。波形的形狀和特征可以直觀地反映輸入信號的電壓變化情況。

  特性和功能

  觸發功能:示波器可以設置觸發條件,當輸入信號滿足特定條件時,示波器將開始采集數據并顯示波形。這有助于捕獲特定事件或信號的波形。

  存儲和回放:一些高級示波器具有存儲和回放功能,可以捕獲長時間的信號波形并進行后續分析。

  自動測量:示波器可以自動測量信號的各種參數,如頻率、幅度、峰峰值等,提供更多的分析信息。

  觸摸屏和數字化界面:現代示波器通常配備了觸摸屏和直觀的數字化界面,使用戶操作更加方便和快捷。

  應用領域

  泰克示波器在電子工程、通信、醫療設備、汽車電子等領域都有廣泛的應用。它可以用于調試電路、分析信號質量、驗證系統性能等任務,是現代電子技術領域不可或缺的工具之一。

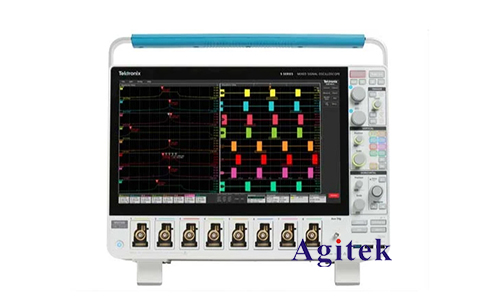

泰克示波器如何顯示電壓波形(圖2)

  泰克示波器通過電子束在熒光屏上的移動來顯示電壓波形,通過采樣、放大和水平掃描等過程實現信號的準確顯示。其功能和特性使其成為電子工程師和技術人員日常工作中的重要輔助工具,促進了電子技術的發展和應用,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
