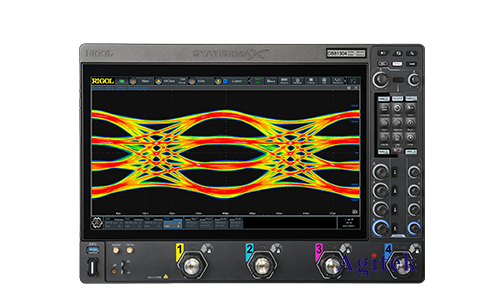

普源示波器（RIGOL）是一種廣泛應用于電子領域的測試儀器，具有高性能和多功能的特點。在測量和分析各種信號時，它能夠提供準確的數據和直觀的圖形展示。其中，對于xy信號的測量，普源示波器更是展現了其優越性，本文將探討普源示波器在測量xy信號中的應用。

　　1.xy模式介紹：

　　xy模式是普源示波器中的一種特殊模式，它能夠?qū)蓚€(gè)輸入信號分別作為x軸和y軸的坐標，以此在示波器屏幕上繪制出一個二維圖形。這種圖形通常被稱為L(zhǎng)issajous圖形，它可以反映出兩個信號之間的相位關系和頻率之間的差異。

　　2.應用領域：

　　xy模式在各種領域中都有著廣泛的應用。例如，在電子工程中，它常被用來檢測振蕩器的穩定性和相位差；在聲學領域，可以用來分析聲音的相位和頻率特性；在生物醫學中，可用于研究生物信號的特性等等。

　　3.測量步驟：

　　進行xy信號的測量通常包括以下幾個步驟：

　　-連接信號源：將待測信號源分別連接到示波器的兩個輸入通道。

　　-設置觸發條件：根據需要設置適當?shù)挠|發條件，以確保穩定的顯示。

　　-選擇xy模式：在示波器菜單中選擇xy模式。

　　-調整參數：根據信號特性調整x和y軸的范圍、增益等參數，以獲得清晰的圖形。

　　-觀察分析：觀察Lissajous圖形，分析信號之間的相位關系和頻率特性。

　　4.實際案例：

　　以測量?jī)蓚€(gè)振蕩器的相位差為例。首先，將兩個振蕩器分別連接到示波器的兩個通道，然后設置合適的觸發條件和xy模式。調整示波器參數后，可以清晰地觀察到Lissajous圖形，通過分析圖形的形態和相位差，可以準確地判斷兩個振蕩器之間的相位關系。

　　5.結論：

　　普源示波器在測量xy信號中展現了出色的性能和廣泛的應用前景。通過xy模式，我們可以直觀地觀察信號之間的關系，為各種領域的信號分析和研究提供了強大的工具和支持。

　　隨著科學技術的不斷發展，普源示波器作為一種重要的測試儀器，將繼續發揮著重要的作用，在電子、聲學、生物醫學等領域中為信號分析和研究提供更加精確和可靠的數據支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
