在電子設備的設計和測試中，抖動（Jitter）是一個關鍵的指標，特別是在高速數字通信系統和時鐘信號處理中。安捷倫（Agilent）示波器是一種常用的測量設備，它能夠有效地測量和分析信號的抖動特性。本文將介紹使用安捷倫示波器進行抖動測量的方法。

　　一、了解抖動

　　抖動是指信號的周期性或隨機性時間偏移。在數字通信系統中，抖動可能會導致誤碼率增加或數據丟失，因此準確測量和分析抖動對于保證系統性能至關重要。

　　二、選擇適當?shù)氖静ㄆ?/span>

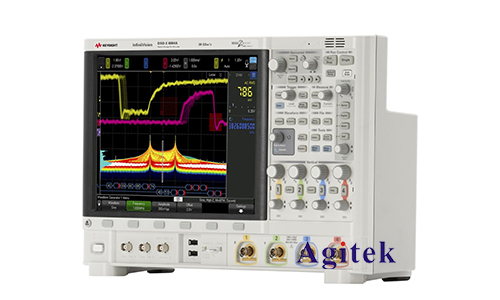

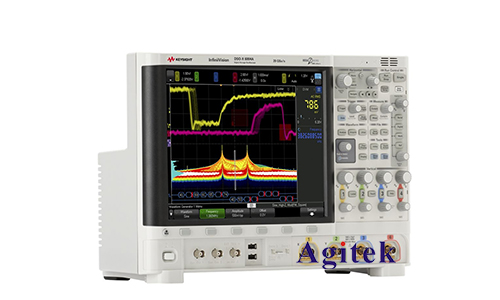

　　在進行抖動測量之前，首先需要選擇適當?shù)氖静ㄆ?。安捷倫是一家知名的示波器制造商，其示波器具有高精度、高帶寬和豐富的功能，非常適用于抖動測量。

　　三、連接測試信號

　　在進行抖動測量之前，需要將待測信號連接到示波器的輸入端口。確保信號源和示波器之間的連接正確并穩定。

　　四、設置示波器參數

　　在示波器上設置適當?shù)膮?shù)以進行抖動測量。通常，需要設置以下參數：

　　1.時間基準：選擇合適的時間基準，以便能夠清晰地觀察到信號的波形和抖動特性。

　　2.垂直尺度：調整垂直尺度以確保信號在示波器屏幕上有足夠的振幅顯示。

　　3.水平尺度：調整水平尺度以適當?shù)胤糯蠡蚩s小時間軸，以便觀察到信號的周期性或隨機性變化。

　　4.觸發設置：設置適當?shù)挠|發條件以確保示波器能夠穩定地捕獲待測信號的波形。

　　五、執行抖動測量

　　一旦示波器參數設置完成，就可以執行抖動測量了。通過觀察示波器屏幕上的波形，可以直觀地評估信號的抖動特性。安捷倫示波器通常還提供了專門的抖動測量功能，可以自動計算和顯示信號的抖動參數，如峰峰抖動、周期抖動等。

　　六、分析測量結果

　　完成抖動測量后，需要對測量結果進行分析。根據需要，可以進一步處理和解釋抖動數據，以評估系統的性能并優化設計。

　　使用安捷倫示波器進行抖動測量是一種準確、可靠的方法，能夠幫助工程師深入了解信號的時間性能特征。通過正確設置示波器參數并執行抖動測量，可以有效地評估和優化電子系統的設計和性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
