普源示波器測眼圖方法
在電子領域,眼圖是評估數字信號質量和傳輸系統性能的重要工具。而普源示波器是一種常用的測量設備,用于捕獲和分析信號波形。本文將介紹普源示波器測眼圖的方法及其在電子通信中的應用。
一、普源示波器簡介

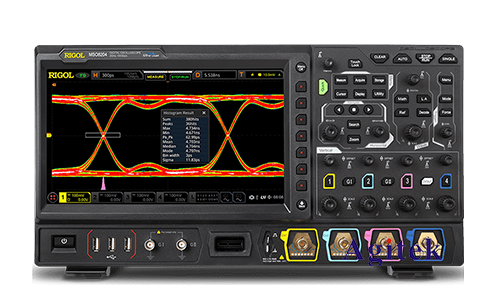

普源示波器是一種基于示波器原理的儀器,可用于顯示電壓信號的波形。它具有高帶寬、高采樣率和多種觸發模式等特點,適用于各種電子測量和分析任務。
二、眼圖的概念
眼圖是一種顯示數字信號質量的圖形表示方法,通常用于評估串行數據通信系統的性能。眼圖的形狀和特征反映了信號的穩定性和傳輸質量,是判斷系統工作狀態的重要依據。
三、普源示波器測眼圖的方法
1.設置觸發條件:在測量眼圖之前,需要設置合適的觸發條件,以確保正確捕獲信號波形。觸發條件包括觸發模式、觸發電平和觸發邊沿等參數。
2.調整時間基準:根據信號頻率和波形周期,調整示波器的時間基準,使眼圖能夠清晰地顯示出完整的波形。
3.調整垂直靈敏度:根據信號幅度,調整示波器的垂直靈敏度,使眼圖的波形垂直位置適當,不至于超出示波器的顯示范圍。
4.采集數據并顯示眼圖:通過示波器采集數據,并將其顯示為眼圖??梢酝ㄟ^(guò)調整觸發條件和測量參數來優化眼圖的清晰度和穩定性。
四、普源示波器測眼圖的應用
1.評估數字信號質量:利用眼圖可以直觀地評估數字信號的質量,包括噪聲、抖動和時序偏移等因素,為系統優化提供參考。
2.調試通信系統:在通信系統的設計和調試過程中,眼圖可以幫助工程師分析信號傳輸過程中的問題,并進行相應的調整和優化。
3.驗證通信標準符合性:通過比較眼圖與通信標準的要求,可以驗證通信系統是否符合相關的標準和規范要求。
4.故障診斷與排除:當通信系統出現故障時,眼圖可以用于定位故障點,并指導故障的排除和修復工作。
普源示波器是測量眼圖的重要工具,通過合適的設置和調整,可以有效地捕獲和分析數字信號的波形特征。眼圖作為評估系統性能的重要指標,在電子通信領域具有廣泛的應用前景,對于提高通信系統的可靠性和穩定性具有重要意義,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
