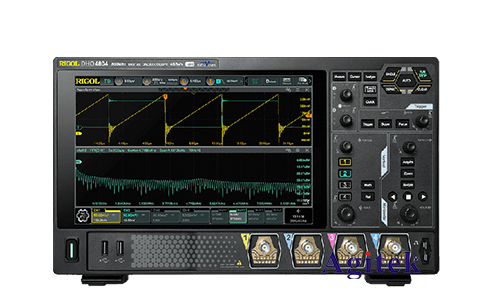

紋波電壓是電子系統中一個常見的現象，它會影響系統的性能和穩定性。測量紋波電壓對于診斷和解決系統問題至關重要。普源示波器是一種功能強大的工具，可用于準確測量紋波電壓。本文將詳細介紹使用普源示波器測量紋波電壓的方法，包括儀器設置、測量技術和數據分析。

　　儀器設置

　　選擇合適的探頭：使用高阻抗探頭（例如10 MΩ）以避免加載電路。

　　設置垂直靈敏度：根據紋波電壓的預期幅度設置垂直靈敏度。

　　設置時間基：選擇合適的時間基設置以捕獲紋波電壓的周期性。

　　觸發設置：使用邊緣觸發模式并設置觸發電平以捕獲紋波電壓的上升沿或下降沿。

　　測量技術

　　連接探頭：將探頭連接到要測量的電路節點。

　　調整探頭位置：調整探頭位置以獲得清晰、穩定的示波器波形。

　　測量紋波電壓：使用示波器的測量光標測量紋波電壓的峰峰值或均方根(RMS)值。

　　記錄數據：記錄紋波電壓的測量值和測量條件。

　　數據分析

　　紋波電壓的幅度：紋波電壓的幅度是其峰峰值或RMS值。

　　紋波電壓的頻率：紋波電壓的頻率是其周期性的倒數。

　　紋波電壓的失真：紋波電壓的失真可以通過其諧波成分來表征。

　　紋波電壓的影響：紋波電壓會影響系統的性能和穩定性。高紋波電壓會導致噪聲、干擾和元件過熱。

　　應用示例

　　普源示波器可用于測量各種電子系統中的紋波電壓，包括：

　　電源：測量開關電源或線性電源中的紋波電壓。

　　放大器：測量放大器輸出中的紋波電壓。

　　濾波器：評估濾波器的紋波電壓抑制能力。

　　數字電路：測量時鐘信號或數據總線上的紋波電壓。

　　普源示波器是測量紋波電壓的強大工具。通過遵循本文中概述的步驟，工程師可以準確可靠地測量紋波電壓，診斷系統問題并確保系統的**性能。了解紋波電壓的測量技術對于電子系統的設計、調試和維護至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
