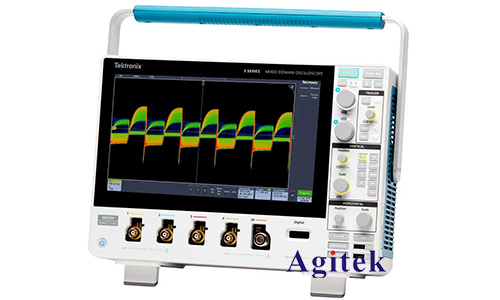

電流波形測試在電子工程中至關重要，因為它可以提供有關電路中電流流動的寶貴信息。泰克MDO32示波器是一款功能強大的測試儀器，可用于測量和分析電流波形。本文將詳細介紹如何使用MDO32示波器設置電流波形測試。

　　硬件設置

　　1.連接電流探頭：將電流探頭連接到示波器的BNC輸入端子上。

　　2.選擇正確的探頭：根據要測量的電流范圍選擇合適的電流探頭。

　　3.校準探頭：使用示波器的校準功能校準電流探頭。

　　軟件設置

　　1.打開示波器軟件：啟動MDO32示波器的軟件。

　　2.選擇通道：在示波器軟件中選擇要用于電流測量的通道。

　　3.設置輸入范圍：根據預期的電流幅度設置通道的輸入范圍。

　　4.設置時間基：設置時間基以捕獲波形所需的采樣率和時間范圍。

　　5.啟用電流測量：在通道設置中啟用電流測量功能。

　　6.選擇單位：選擇要顯示電流波形的單位（例如，安培或毫安）。

　　高級設置

　　1.使用數學功能：利用示波器的數學功能執行電流波形的計算，例如積分或微分。

　　2.觸發設置：設置觸發條件以捕獲特定電流事件。

　　3.測量光標：使用測量光標測量電流波形的幅度、頻率和其他參數。

　　4.數據記錄：啟用數據記錄功能以保存電流波形數據進行進一步分析。

　　示例設置

　　以下是一個示例設置，用于測量100 mA的交流電流：

　　通道：通道1

　　輸入范圍：100 mV/div

　　時間基：100μs/div

　　電流測量：啟用

　　單位：毫安

　　通過遵循本文中概述的步驟，可以輕松設置泰克MDO32示波器以測試電流波形。通過使用適當?shù)挠布蛙浖O(shè)置，可以準確可靠地測量和分析電流波形，從而為電子系統的設計和故障排除提供寶貴的信息，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
