是德MXR054A示波器測試紋波方法

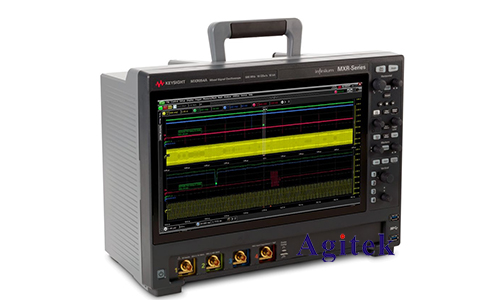

紋波是電子系統中常見的不良現象,它會影響系統的性能和穩定性。是德MXR054A示波器是一款高性能示波器,可用于測量紋波電壓。本文將詳細介紹如何使用是德MXR054A示波器測試紋波。
測試原理
紋波測試的原理是測量電源輸出電壓中的交流分量。紋波電壓的幅值和頻率可以反映電源的質量。
測試設置
1.連接示波器:將示波器的探頭連接到被測電源的輸出端。
2.設置示波器:
-設置示波器的垂直靈敏度和時間基準,以便清晰顯示紋波波形。
-啟用示波器的FFT(快速傅里葉變換)功能,以便分析紋波的頻率成分。
3.校準探頭:使用示波器的探頭校準功能,以確保探頭的準確性。
測試步驟
1.采集波形:啟動示波器的采集功能,采集電源輸出電壓的波形。
2.測量幅值:使用示波器的測量光標,測量紋波波形的峰峰值電壓。
3.計算紋波系數:紋波系數定義為紋波電壓幅值與直流電壓幅值的比值。
4.分析頻率:使用示波器的FFT功能,分析紋波波形的頻率成分。
測試結果解讀
1.紋波系數:紋波系數越小,表示電源的質量越好。
2.頻率:紋波頻率通常與電源的開關頻率或其他干擾源相關。
3.諧波:FFT分析可以顯示紋波波形的諧波成分,這有助于識別干擾源。
影響測試結果的因素
1.探頭類型:不同的探頭具有不同的輸入電容和阻抗,這會影響測量結果。
2.接地:示波器和被測電源必須正確接地,以避免噪聲干擾。
3.環境:測試環境中的噪聲和干擾會影響測量結果。
注意事項
1.安全:在進行測試之前,請確保電源已關閉并斷電。
2.探頭選擇:選擇合適的探頭,以確保準確的測量。
3.測試條件:保持測試條件一致,以確保結果的可比性。
是德MXR054A示波器是一款功能強大的工具,可用于測試電源紋波。通過遵循本文介紹的步驟,可以準確地測量紋波電壓幅值、紋波系數和頻率成分。這些測量結果可以幫助工程師評估電源的質量并識別潛在的干擾源,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
