安捷倫示波器測量時延

發布日期:2024-03-26 14:57:28         瀏覽數:

  時延是電子系統中一個至關重要的參數,它表示信號從輸入端傳播到輸出端所需的時間。準確測量時延對于確保系統正常工作和滿足性能要求至關重要。安捷倫示波器憑借其先進的技術和功能,為測量時延提供了可靠且高效的解決方案。

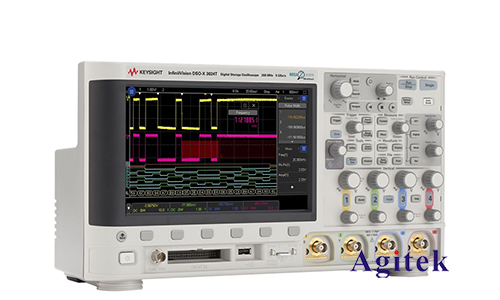

安捷倫示波器測量時延(圖1)

  測量原理

  安捷倫示波器采用時域反射(TDR)技術來測量時延。TDR通過向被測設備(DUT)發送一個階躍信號并測量反射信號的響應時間來確定時延。反射信號的上升沿或下降沿與階躍信號的上升沿或下降沿之間的延遲時間即為時延。

  測量步驟

  使用安捷倫示波器測量時延的步驟如下:

  1.連接DUT:將DUT連接到示波器的輸入端。

  2.設置示波器:設置示波器的采樣率、垂直刻度和觸發電平以捕獲DUT的反射信號。

  3.發送階躍信號:使用示波器的內置脈沖發生器或外部脈沖發生器向DUT發送階躍信號。

  4.測量時延:測量反射信號的上升沿或下降沿與階躍信號的上升沿或下降沿之間的延遲時間。

  測量精度

  安捷倫示波器的測量精度取決于以下因素:

  采樣率:采樣率越高,測量精度越高。

  垂直刻度:垂直刻度越小,測量精度越高。

  觸發電平:觸發電平應設置在反射信號的上升沿或下降沿附近,以確保準確觸發。

  測量注意事項

  在測量時延時,需要考慮以下注意事項:

  DUT的特性:DUT的特性會影響反射信號的形狀和幅度。

  連接電纜:連接電纜的長度和特性會引入額外的時延。

  環境因素:溫度和濕度等環境因素會影響DUT和示波器的性能。

  應用場景

  安捷倫示波器測量時延的應用場景包括:

  數字系統:測量時鐘信號、數據信號和控制信號的時延。

  模擬電路:測量濾波器、放大器和傳輸線的時延。

  射頻系統:測量天線、濾波器和放大器的時延。

  材料表征:測量電纜、PCB和介質的時延。

  結論

  安捷倫示波器憑借其先進的技術和功能,為測量時延提供了可靠且高效的解決方案。通過遵循正確的測量步驟和注意事項,工程師可以準確地測量各種電子系統的時延,從而確保系統正常工作和滿足性能要求。量。

  探頭補償:探頭補償對于消除探頭引入的相位失真非常重要。確保探頭正確補償。

  應用

  安捷倫示波器時延測量功能廣泛應用于各種電子領域,包括:

  數字電路設計:測量門延遲、時鐘偏斜和信號傳播時間。

  射頻和微波設計:測量濾波器延遲、放大器相位響應和天線匹配。

  高速數據通信:測量眼圖延遲、抖動和比特誤碼率。

  傳感器和測量:測量傳感器響應時間、轉換器延遲和測量儀器精度。

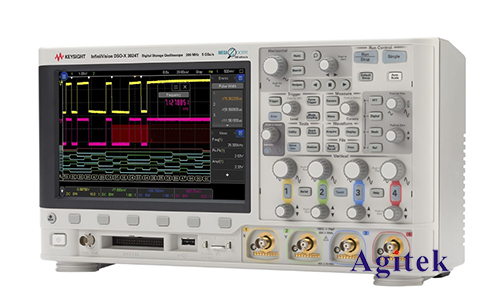

安捷倫示波器測量時延(圖2)

  安捷倫示波器憑借其卓越的性能和先進的功能,是測量時延的理想工具。通過使用觸發系統和時延測量功能,用戶可以準確、可靠地測量電子系統中的時延。安捷倫示波器時延測量功能廣泛應用于各種電子領域,為工程師提供了一種強大的工具來優化系統性能和確保可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
