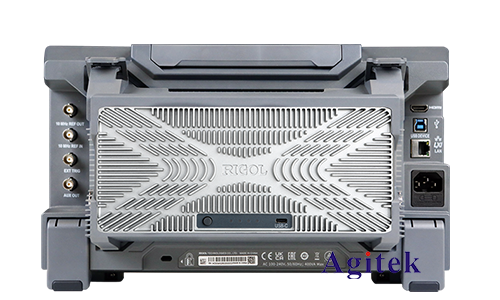

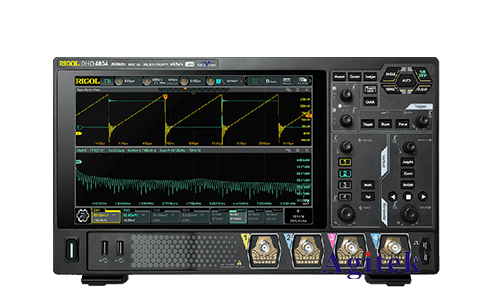

示波器是電子工程師和技術人員必不可少的工具，用于測量和分析電信號。普源示波器以其高精度、高采樣率和豐富的功能而聞名。其中，電壓調節是示波器操作中一項重要的技能，能夠準確測量和顯示電信號的電壓幅度。本文將詳細介紹普源示波器的電壓調節方法，包括垂直靈敏度、垂直位置和探頭衰減的設置。

　　垂直靈敏度

　　垂直靈敏度是指示波器垂直放大器增益的設置。它決定了輸入信號的電壓幅度與示波器屏幕上顯示的波形幅度的比率。垂直靈敏度通常以伏特/格（V/div）為單位表示。

　　要調節垂直靈敏度，請使用示波器面板上的“垂直靈敏度”旋鈕或按鈕。旋轉旋鈕或按按鈕可選擇不同的靈敏度設置。一般來說，對于較小的信號，應選擇較高的靈敏度，而對于較大的信號，應選擇較低的靈敏度。

　　垂直位置

　　垂直位置是指示波器垂直放大器零點的設置。它決定了輸入信號的零電壓電平在示波器屏幕上顯示的位置。垂直位置通常以格為單位表示。

　　要調節垂直位置，請使用示波器面板上的“垂直位置”旋鈕或按鈕。旋轉旋鈕或按按鈕可上下移動波形在屏幕上的位置。將波形的零電壓電平與屏幕上的參考線對齊，即可設置正確的垂直位置。

　　探頭衰減

　　探頭是連接示波器和被測信號之間的接口設備。探頭具有衰減功能，可以降低輸入信號的電壓幅度，以防止損壞示波器的輸入電路。探頭衰減通常以比值表示，例如10:1、100:1或1000:1。

　　要調節探頭衰減，請使用探頭上的衰減開關或旋鈕。選擇合適的衰減比，以確保輸入信號的電壓幅度不會超過示波器的最大輸入范圍。例如，對于10 V的輸入信號，應使用10:1的衰減比，以將其降低到1 V。

　　電壓調節步驟

　　以下是普源示波器電壓調節的具體步驟：

　　1.連接探頭：將探頭連接到示波器和被測信號。

　　2.選擇垂直靈敏度：根據輸入信號的預期電壓幅度，選擇合適的垂直靈敏度設置。

　　3.調整垂直位置：將波形的零電壓電平與屏幕上的參考線對齊。

　　4.選擇探頭衰減：根據輸入信號的電壓幅度，選擇合適的探頭衰減比。

　　5.觀察波形：觀察示波器屏幕上的波形，確保其清晰且穩定。

　　6.微調：根據需要微調垂直靈敏度、垂直位置和探頭衰減，以獲得**的波形顯示。

　　注意事項

　　在調節普源示波器的電壓時，需要注意以下事項：

　　輸入范圍：確保輸入信號的電壓幅度不超過示波器的最大輸入范圍。

　　探頭接地：確保探頭接地端正確連接，以防止誤差。

　　探頭補償：定期對探頭進行補償，以確保其準確性。

　　交流/直流耦合：根據需要選擇交流或直流耦合模式，以顯示交流或直流信號。

　　電壓調節是普源示波器操作中一項重要的技能。通過正確設置垂直靈敏度、垂直位置和探頭衰減，用戶可以準確測量和顯示電信號的電壓幅度。遵循本文中概述的步驟，可以有效地調節普源示波器的電壓，獲得可靠且有意義的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
