普源MSO8064數字示波器測量頻率的方法

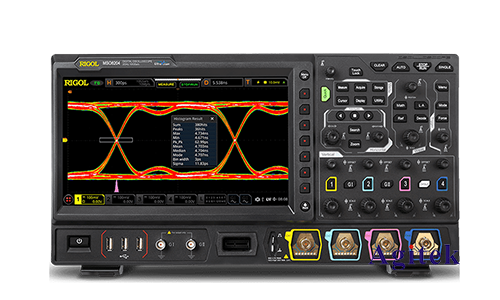

頻率測量是電子工程中的一項基本任務,用于表征信號的周期性變化。普源MSO8064數字示波器是一款功能強大的測量儀器,可用于測量各種信號的頻率。本文將詳細介紹使用普源MSO8064數字示波器測量頻率的方法。
測量原理
頻率測量基于測量信號的周期。信號的周期是兩個相鄰峰值或谷值之間的間隔時間。頻率是周期時間的倒數,即:
頻率=1/周期
測量步驟
1.連接信號源
將要測量的信號連接到示波器的輸入通道。確保信號幅度在示波器的測量范圍內。
2.設置示波器參數
垂直刻度:調整垂直刻度以獲得清晰的信號顯示。
水平刻度:調整水平刻度以顯示信號的多個周期。
觸發電平:設置觸發電平以穩定信號顯示。
觸發模式:選擇合適的觸發模式(例如邊緣觸發)。
3.進行頻率測量
自動測量:在示波器的顯示屏上,選擇“測量”選項卡。然后,選擇“頻率”測量類型。示波器將自動測量并顯示信號的頻率。
手動測量:使用示波器的游標功能手動測量兩個相鄰峰值或谷值之間的間隔時間。然后,使用公式“頻率=1/周期”計算頻率。
4.考慮測量誤差
影響頻率測量精度的因素包括:
采樣率:示波器的采樣率決定了信號的采樣頻率。采樣率越高,頻率測量越準確。
觸發不確定性:觸發不確定性是示波器觸發信號時的時間偏差。觸發不確定性會影響頻率測量的準確性。
信號噪聲:信號中的噪聲會干擾頻率測量。噪聲越大,頻率測量越不準確。
高級測量功能
普源MSO8064數字示波器還提供了一些高級測量功能,可以提高頻率測量的準確性和效率:
諧波分析:諧波分析功能可以測量信號中各個諧波分量的頻率和幅度。
FFT(快速傅里葉變換):FFT可以將信號分解為頻率分量,從而提供信號的頻譜視圖。
觸發延遲:觸發延遲功能允許在觸發事件發生后延遲一定時間開始測量,從而提高頻率測量的準確性。
使用普源MSO8064數字示波器測量頻率是一個相對簡單的過程。通過遵循本文中概述的步驟并考慮影響測量精度的因素,可以獲得準確可靠的頻率測量結果。示波器的高級測量功能進一步增強了頻率測量的能力,使其成為電子工程師必不可少的工具,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
