泰克示波器抖動測試怎么做

發布日期:2024-04-07 14:02:52         瀏覽數:

  抖動是電子系統中常見的問題,它會導致信號質量下降,甚至導致系統故障。示波器是測量抖動的常用工具,泰克示波器因其高精度和可靠性而廣受認可。本文將詳細介紹如何使用泰克示波器進行抖動測試。

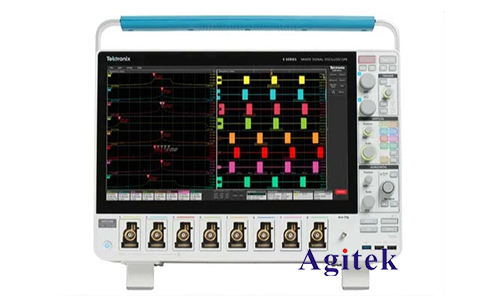

泰克示波器抖動測試怎么做(圖1)

  基本概念

  抖動:信號的隨機變化,導致信號邊緣的不穩定。

  周期抖動:抖動的周期性分量,通常由時鐘或電源噪聲引起。

  隨機抖動:抖動的非周期性分量,通常由熱噪聲或其他隨機因素引起。

  總抖動:周期抖動和隨機抖動的總和。

  泰克示波器抖動測量

  泰克示波器提供了多種抖動測量功能,包括:

  時域抖動:測量信號邊緣在時域中的變化。

  頻域抖動:測量抖動在頻域中的分布。

  眼圖抖動:測量眼圖中信號邊緣的抖動。

  時域抖動測量

  1.設置示波器:

  -選擇合適的探頭和垂直量程。

  -設置觸發電平和斜率以捕獲信號邊緣。

  -啟用抖動測量功能。

  2.測量時域抖動:

  -示波器將顯示信號的時域波形。

  -測量信號邊緣的最小值和最大值之間的差值。

  -該差值即為時域抖動。

  頻域抖動測量

  1.設置示波器:

  -啟用頻譜分析功能。

  -設置中心頻率和頻寬以覆蓋感興趣的頻率范圍。

  2.測量頻域抖動:

  -示波器將顯示抖動的頻譜圖。

  -測量頻譜圖中抖動峰的幅度。

  -該幅度即為頻域抖動。

  眼圖抖動測量

  1.設置示波器:

  -啟用眼圖分析功能。

  -設置觸發電平和斜率以捕獲眼圖。

  2.測量眼圖抖動:

  -示波器將顯示眼圖。

  -測量眼圖中信號邊緣的最小值和最大值之間的差值。

  -該差值即為眼圖抖動。

  抖動測試注意事項

  探頭選擇:使用具有足夠帶寬和輸入阻抗的探頭。

  觸發設置:確保觸發電平和斜率正確,以捕獲清晰的信號邊緣。

  信號質量:確保被測信號具有足夠的信噪比。

  環境因素:避免振動、溫度變化和其他環境因素的影響。

  校準:定期校準示波器以確保測量精度。

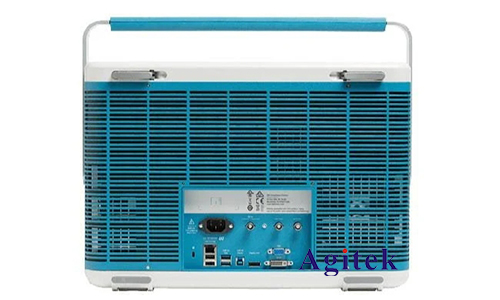

泰克示波器抖動測試怎么做(圖2)

  泰克示波器提供了強大的抖動測量功能,可用于準確評估電子系統中的抖動問題。通過遵循本文中概述的步驟,工程師可以有效地使用泰克示波器進行抖動測試,從而優化信號質量和系統性能,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
