在電子系統的設計和調試過程中，電源的穩定性和準確性至關重要。泰克示波器作為一種功能強大的測量工具，可以精確測量電源的各種參數，為工程師提供深入的分析和故障排除能力。本文將詳細介紹使用泰克示波器測量24V電源的步驟和注意事項，幫助工程師獲得準確可靠的測量結果。

　　儀器準備

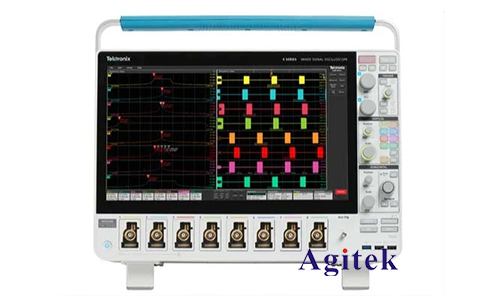

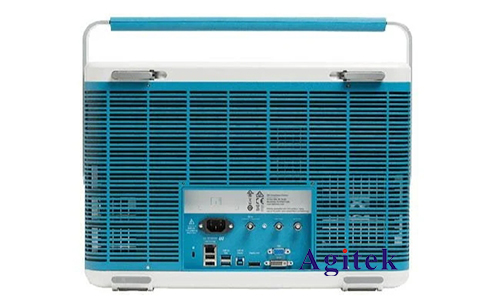

　　泰克示波器（例如泰克MSO6系列）

　　高壓探頭（例如泰克P6015A）

　　接地線

　　測量步驟

　　1.連接探頭

　　將高壓探頭連接到示波器的輸入通道。確保探頭接地線連接到電源的接地端。

　　2.設置示波器

　　將示波器的垂直量程設置為24V/div或更高，以確保信號在屏幕上清晰顯示。

　　將示波器的水平時間基設置為適合電源頻率的時間范圍。例如，對于50Hz電源，設置時間基為20ms/div。

　　啟用示波器的自動觸發功能，以確保觸發穩定。

　　3.測量電壓

　　將探頭連接到電源的輸出端。

　　觀察示波器屏幕上的波形。波形的峰值電壓即為電源輸出電壓。

　　測量波形的峰峰值電壓，以確定電源的紋波和噪聲水平。

　　4.測量頻率

　　使用示波器的頻率測量功能測量電源的頻率。

　　確保示波器的觸發電平設置正確，以捕獲穩定的波形。

　　測量波形的周期，并計算頻率為：頻率=1/周期。

　　5.測量相位

　　如果需要測量電源與另一個信號的相位差，可以使用示波器的相位測量功能。

　　連接第二個探頭到參考信號。

　　啟用示波器的XY模式，并觀察兩個信號之間的相位差。

　　注意事項

　　安全第一：在測量高壓電源時，務必遵守安全規定。使用高壓探頭和接地線，并遠離裸露的導線。

　　探頭選擇：選擇具有適當電壓范圍和帶寬的高壓探頭。

　　接地連接：確保探頭接地線牢固連接到電源的接地端，以消除共模噪聲。

　　觸發設置：正確的觸發設置對于獲得穩定的波形至關重要。使用自動觸發功能或設置適當?shù)挠|發電平。

　　測量精度：示波器的測量精度受探頭和示波器本身的誤差影響。使用校準的探頭和示波器，以確保準確的測量結果。

　　應用示例

　　泰克示波器測量24V電源的應用廣泛，包括：

　　電源設計驗證：驗證電源的輸出電壓、頻率和紋波是否符合設計要求。

　　故障排除：診斷電源故障，例如電壓波動、頻率漂移或噪聲過大。

　　系統集成：測量電源與其他系統組件之間的相位關系，以確保正確的操作。

　　泰克示波器是測量24V電源的理想工具，它提供精確的測量結果和深入的分析能力。通過遵循本文介紹的步驟和注意事項，工程師可以有效地使用泰克示波器來表征電源的性能，確保電子系統的可靠性和穩定性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
