泰克示波器測iic的解碼設置

發布日期:2024-04-17 16:51:07         瀏覽數:

  I2C總線作為一種常用的串行通信協議,在嵌入式系統中應用廣泛。使用示波器測量I2C總線信號時,需要進行解碼設置才能直觀地觀察數據內容。本文將以泰克示波器為例,詳細介紹I2C解碼設置的步驟和注意事項。

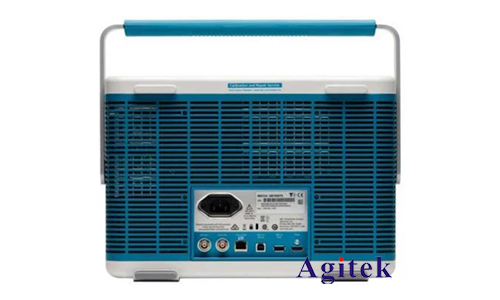

泰克示波器測iic的解碼設置(圖1)

  一、硬件連接

  首先,將I2C總線的SDA和SCL信號分別連接到示波器的兩個通道上。需要注意的是,示波器的探頭類型要與信號電壓相匹配。例如,如果I2C總線信號電壓為3.3V,則需要使用10:1的探頭。

  二、解碼設置

  1.選擇解碼協議:在示波器的菜單中,選擇“解碼”選項,然后選擇“I2C”協議。

  2.設置時鐘速率:在解碼設置中,設置I2C總線的時鐘速率??梢酝ㄟ^測量SCL信號的周期時間來確定時鐘速率。例如,如果SCL信號的周期時間為10μs,則時鐘速率為100kHz。

  3.設置數據位寬:設置I2C總線的數據位寬。常見的I2C數據位寬為8位或16位。

  4.設置起始和停止條件:設置I2C總線的起始和停止條件。起始條件由SCL信號從高電平變?yōu)榈碗娖剑琒DA信號從高電平變?yōu)榈碗娖浇M成;停止條件由SCL信號從低電平變?yōu)楦唠娖剑琒DA信號從低電平變?yōu)楦唠娖浇M成。

  5.設置地址和數據:在解碼設置中,可以設置要解碼的地址和數據。例如,可以設置要解碼的設備地址和要讀取或?qū)懭氲臄?shù)據。

  三、注意事項

  1.確保硬件連接正確:連接I2C總線信號時,要確保SDA和SCL信號連接到正確的通道上。

  2.設置正確的時鐘速率:時鐘速率的設置要與實際的I2C總線速率相匹配。

  3.設置正確的數據位寬:數據位寬的設置要與實際的I2C總線數據位寬相匹配。

  4.設置正確的起始和停止條件:起始和停止條件的設置要與實際的I2C總線協議相匹配。

  5.選擇合適的觸發條件:觸發條件可以設置為I2C總線的起始條件或停止條件。

  四、示例

  以下是一個使用泰克示波器測量I2C總線的示例:

  1.將I2C總線的SDA和SCL信號分別連接到示波器的通道1和通道2上。

  2.在示波器的菜單中選擇“解碼”選項,然后選擇“I2C”協議。

  3.設置時鐘速率為100kHz。

  4.設置數據位寬為8位。

  5.設置起始條件為SCL信號從高電平變?yōu)榈碗娖?,SDA信號從高電平變?yōu)榈碗娖健?/span>

  6.設置停止條件為SCL信號從低電平變?yōu)楦唠娖剑琒DA信號從低電平變?yōu)楦唠娖健?/span>

  7.設置要解碼的地址為0x50。

  8.設置要讀取的數據為0x00。

  9.設置觸發條件為I2C總線的起始條件。

  10.運行示波器,觀察解碼后的I2C總線數據。

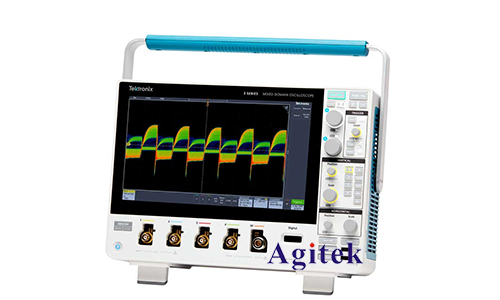

泰克示波器測iic的解碼設置(圖2)

  使用泰克示波器測量I2C總線信號時,需要進行解碼設置才能直觀地觀察數據內容。本文介紹了I2C解碼設置的步驟和注意事項,并提供了一個示例。希望本文能夠幫助您更好地使用泰克示波器測量I2C總線信號,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
