泰克示波器測電壓電流原理

發布日期:2024-04-23 11:12:36         瀏覽數:

  示波器是一種重要的電子測量儀器,它可以實時顯示電壓或電流隨時間的變化情況,廣泛應用于電子電路設計、調試、故障診斷等領域。泰克示波器作為業界領先的示波器品牌,其產品以高性能、高精度、易操作等特點著稱。本文將深入探討泰克示波器測電壓電流的原理,并結合實際應用案例進行分析。

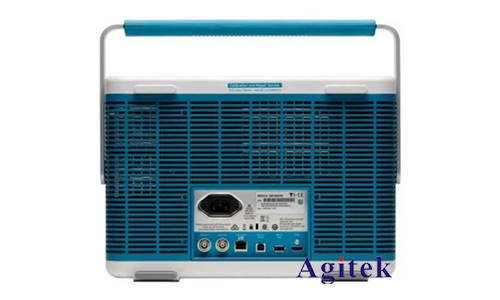

泰克示波器測電壓電流原理(圖1)

  1.示波器工作原理

  示波器主要由以下幾個部分組成:探頭、垂直放大器、水平放大器、時基電路、觸發電路和顯示器。

  探頭:探頭是連接被測電路和示波器輸入端的重要部件,它可以將被測信號進行衰減或放大,并將其轉換為示波器能夠識別的電壓信號。

  垂直放大器:垂直放大器對探頭輸入的電壓信號進行放大,放大倍數可根據需要進行調整。

  水平放大器:水平放大器對時基電路輸出的掃描信號進行放大,放大倍數決定了時間軸的刻度。

  時基電路:時基電路產生掃描信號,控制水平放大器的掃描速度,從而決定了示波器顯示的波形時間范圍。

  觸發電路:觸發電路根據設定的條件觸發掃描,保證示波器能夠穩定地顯示波形。

  顯示器:顯示器將放大后的信號和掃描信號進行同步顯示,形成波形圖像。

  示波器的工作過程如下:

  1.探頭將被測信號轉換為電壓信號并輸入示波器。

  2.垂直放大器對電壓信號進行放大。

  3.水平放大器對時基電路輸出的掃描信號進行放大。

  4.時基電路產生掃描信號,控制水平放大器的掃描速度。

  5.觸發電路根據設定的條件觸發掃描。

  6.顯示器將放大后的信號和掃描信號進行同步顯示,形成波形圖像。

  2.泰克示波器測電壓電流的優勢

  泰克示波器在測電壓電流方面具有以下優勢:

  高精度:泰克示波器采用高精度的模數轉換器,可以精確地測量電壓和電流信號。

  高帶寬:泰克示波器具有高帶寬,可以測量高頻信號,例如高速數字信號和射頻信號。

  高采樣率:泰克示波器具有高采樣率,可以捕捉到快速變化的信號細節。

  多種測量功能:泰克示波器提供多種測量功能,例如電壓、電流、頻率、周期、占空比等,可以滿足不同的測量需求。

  易于操作:泰克示波器具有直觀的界面和操作方式,方便用戶快速上手使用。

  3.泰克示波器測電壓電流的應用案例

  泰克示波器在測電壓電流方面有廣泛的應用,以下是一些實際應用案例:

  電源電壓測量:使用泰克示波器可以測量電源的輸出電壓,并觀察其穩定性。

  電路調試:使用泰克示波器可以觀察電路中各點的電壓和電流波形,幫助調試電路。

  故障診斷:使用泰克示波器可以觀察電路中出現的異常波形,幫助診斷故障原因。

  信號分析:使用泰克示波器可以分析信號的頻率、幅度、相位等特性。

  教學演示:使用泰克示波器可以演示電路原理和信號特性,方便學生理解學習。

泰克示波器測電壓電流原理(圖2)

  泰克示波器是一種功能強大的電子測量儀器,可以精確地測量電壓和電流信號,并提供多種測量功能和應用場景。泰克示波器在電子電路設計、調試、故障診斷等領域發揮著重要作用,是電子工程師必不可少的工具,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
