普源DS1054Z示波器測試紋波方法

發布日期:2024-05-07 11:17:43         瀏覽數:

  作為電子愛好者或?qū)I(yè)工程師,你可能對于如何使用普源DS1054Z示波器來測試電路中的紋波感到困惑。紋波是指電源或信號中的周期性波動,可能對電路的性能產生影響。但是,別擔心!在這篇文章中,我們將向您展示一種簡便的方法,以便您能夠輕松而有效地使用DS1054Z示波器來進行紋波測試。

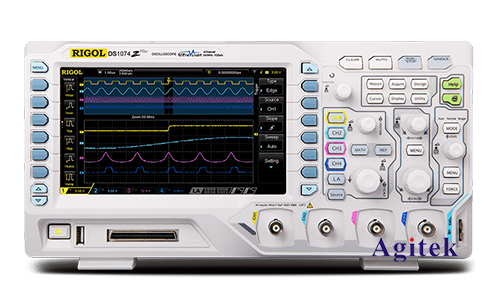

普源DS1054Z示波器測試紋波方法(圖1)

  首先,讓我們確保您已經將DS1054Z示波器正確連接到您要測試的電路上。您可以使用示波器的探頭,將它連接到您希望測量紋波的電源輸出或信號線上。確保探頭的地線夾具(黑色夾具)與電路的地線連接良好,而探頭夾具(紅色夾具)連接到您要測量的電源或信號。

  接下來,打開您的DS1054Z示波器,并確保已正確設置垂直和水平尺度以及觸發參數。在測量紋波時,您通常會選擇交流(AC)耦合模式,因?yàn)檫@可以使示波器屏蔽直流(DC)偏移,只顯示交流信號,也就是我們所關心的紋波。

  現在,讓我們進入正題:如何使用DS1054Z示波器來測試紋波?

  1.選擇適當?shù)臅r(shí)間尺度:在示波器的水平設置中,選擇適當?shù)臅r(shí)間尺度,以便您可以清晰地觀察到紋波的周期性波動。通常,開始時選擇一個較寬的時間尺度,然后根據需要逐漸縮小尺度,以便更詳細地查看波形。

  2.調整垂直尺度:確保您選擇的垂直尺度使得波形能夠充滿示波器屏幕的大部分區域,但又不至于過度放大而使波形超出屏幕范圍。這將有助于您清晰地觀察紋波的振幅變化。

  3.觀察波形:現在,您應該能夠在示波器屏幕上清楚地看到電源或信號的波形。仔細觀察波形的起伏,尋找任何明顯的周期性波動,這些就是紋波的體現。

  4.測量紋波幅度:您可以使用示波器的測量功能來準確地測量紋波的振幅。通常,您可以選擇示波器的峰-峰值(Peak-to-Peak)測量功能,以便快速而準確地獲取紋波的振幅數值。

  5.分析結果:根據您的測量結果,評估紋波的振幅是否處于可接受的范圍內。根據電路的要求和應用場景,您可能需要進一步調整電源或信號鏈路,以減小紋波的影響。

  6.記錄數據:最后,不要忘記記錄您的測量數據和分析結果。這將有助于您日后對電路性能的跟蹤和改進。

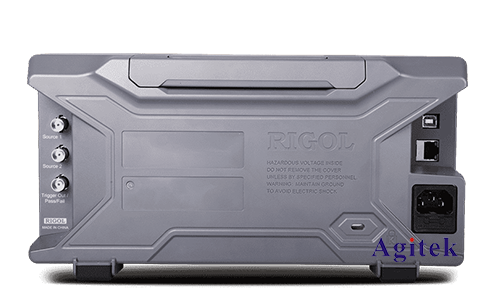

普源DS1054Z示波器測試紋波方法(圖2)

  通過以上簡單的步驟,您可以輕松地使用普源DS1054Z示波器來測試電路中的紋波,從而確保電路的穩定性和性能。祝您在電子實驗和工程項目中取得成功,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
