是德DSOX3014G示波器測量頻率的方法

發布日期:2024-05-15 11:54:24         瀏覽數:

  是德科技(Keysight Technologies)的DSOX3014G示波器是一款功能強大的測試儀器,廣泛應用于電子工程領域。在實際工作中,頻率測量是電子信號分析的重要部分。本文將以專業工程師的視角,介紹如何使用DSOX3014G示波器進行頻率測量。

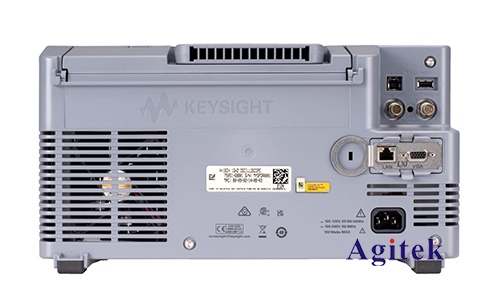

是德DSOX3014G示波器測量頻率的方法(圖1)

  1.概述

  DSOX3014G是一款4通道數字存儲示波器,具備100MHz的帶寬和高達1GSa/s的采樣率。其直觀的用戶界面和強大的功能,使得頻率測量變得簡便而精確。

  2.連接信號

  首先,將待測信號連接到示波器的輸入通道之一(例如通道1)。使用高質量的探頭,確保探頭的接地夾與被測電路良好接觸,以減少噪聲干擾。

  3.設置示波器

  啟動示波器并進行初步設置:

  -選擇通道:按下通道1的按鈕,激活通道1。

  -探頭倍率:根據所用探頭的衰減比,設置探頭倍率。例如,如果使用10:1探頭,確保示波器輸入設置也為10:1。

  -垂直設置:調整垂直偏置和垂直刻度,使信號在屏幕上居中且顯示清晰。一般來說,信號的峰峰值應覆蓋屏幕的80%左右,以確保測量精度。

  -水平設置:調整時間基準,使一個或多個完整周期的信號顯示在屏幕上。這有助于更準確地測量頻率。

  4.自動測量功能

  DSOX3014G示波器具有強大的自動測量功能,可以簡化頻率測量過程。具體步驟如下:

  -自動測量:按下示波器前面板上的“Measure”按鈕,進入自動測量菜單。

  -選擇測量參數:在菜單中選擇“Frequency”選項,示波器將自動識別并計算所選通道的頻率。測量結果會顯示在屏幕上。

  這種自動測量方法對于大多數頻率測量場景都非常有效,特別是對于周期性信號,如正弦波、方波和鋸齒波。

  5.手動測量

  在某些情況下,手動測量頻率可能更適合。例如,當信號形狀復雜或存在噪聲干擾時,手動測量可以提供更準確的結果。

  -光標測量:按下“Cursors”按鈕,選擇“Manual”光標模式。

  -設置光標:使用旋鈕移動垂直光標,將其分別放置在一個周期的開始和結束點。示波器會自動計算并顯示兩個光標之間的時間間隔(ΔT)。

  -計算頻率:頻率可以通過公式f=1/ΔT計算得出。

  這種方法特別適用于非周期性信號或在復雜環境下進行測量時。

  6.高級功能

  DSOX3014G示波器還提供了一些高級功能,進一步提高頻率測量的準確性和便捷性。

  -FFT分析:按下“Math”按鈕,選擇FFT功能,示波器會將時域信號轉換為頻域信號。通過觀察頻譜圖,可以準確識別信號的主要頻率成分。

  -信號平均:在信號噪聲較大時,可以使用示波器的信號平均功能,降低噪聲對測量結果的影響。進入“Acquire”菜單,選擇“Average”模式,設定平均次數。

  -觸發設置:優化觸發設置可以穩定信號顯示,增強頻率測量的穩定性。選擇合適的觸發源和觸發電平,使示波器能夠在信號的相同點穩定觸發。

  7.數據記錄與分析

  測量完成后,DSOX3014G示波器提供多種數據記錄與分析功能:

  -截圖與數據存儲:按下“Save/Recall”按鈕,可以將測量結果保存為圖片或CSV文件,方便后續分析與報告制作。

  -遠程控制:通過LAN或USB接口,連接計算機使用是德科技提供的BenchVue軟件,可以進行遠程控制與數據采集,進一步提高工作效率。

是德DSOX3014G示波器測量頻率的方法(圖2)

  使用是德DSOX3014G示波器進行頻率測量,不僅操作簡便,而且測量結果精確可靠。無論是自動測量還是手動測量,均能滿足不同場景下的需求。通過合理利用示波器的各種功能,可以大幅提升測試和分析的效率和質量,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
