是德矢量網絡分析儀測輸出電脈沖

發布日期:2024-05-15 11:55:59         瀏覽數:

  在現代電子工程和通信領域中,矢量網絡分析儀(Vector Network Analyzer,VNA)已經成為一種不可或缺的工具。是德科技(Keysight Technologies)作為這一領域的領先企業,其矢量網絡分析儀憑借其高精度和多功能性,被廣泛應用于頻率響應、阻抗匹配和信號完整性等方面的測量。然而,對于許多工程師來說,使用VNA進行電脈沖的測量仍然是一個復雜而具有挑戰性的任務。本文將以專業但人性化的語氣,詳細介紹如何利用是德矢量網絡分析儀進行輸出電脈沖的測量。

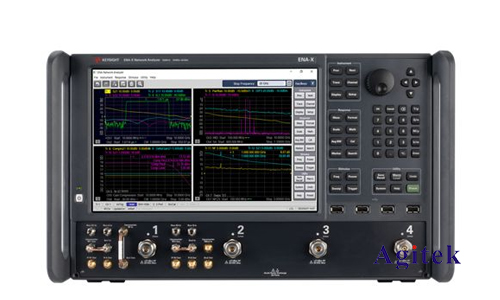

是德矢量網絡分析儀測輸出電脈沖(圖1)

  矢量網絡分析儀基礎

  矢量網絡分析儀是一種測量網絡參數的儀器,能夠同時測量信號的幅度和相位。VNA主要由信號源、接收機和信號處理單元組成。通過在不同頻率下向被測設備(Device Under Test,DUT)施加激勵信號,VNA可以獲取S參數(散射參數),這些參數描述了信號在網絡中的傳輸和反射特性。

  測量輸出電脈沖的重要性

  在許多應用中,如雷達系統、無線通信和高速數字電路中,輸出電脈沖的特性直接影響系統的性能。精確測量電脈沖的幅度、寬度、上升時間和抖動等參數,對于優化設計、故障診斷和質量控制至關重要。

  是德矢量網絡分析儀的優勢

  是德科技的矢量網絡分析儀具有以下幾大優勢,使其在測量輸出電脈沖時表現出色:

  1.高頻寬帶寬:是德VNA的頻率范圍覆蓋從幾十赫茲到數百千兆赫茲,能夠滿足各種應用需求。

  2.高動態范圍:高動態范圍可以確保在測量弱信號時,避免因噪聲引起的誤差。

  3.多端口測量:支持多端口測量,適用于復雜網絡的全面分析。

  4.用戶友好的界面:直觀的用戶界面和豐富的軟件工具,使得設置和操作更加簡便。

  使用是德VNA進行輸出電脈沖測量

  步驟一:連接與校準

  首先,將被測設備(DUT)連接到矢量網絡分析儀的端口上。確保所有連接器和電纜都是高質量的,以避免因連接不良引起的測量誤差。接下來,進行校準。校準是確保測量準確性的關鍵步驟。是德VNA提供多種校準方法,如SOLT(Short-Open-Load-Through)校準、TRL(Through-Reflect-Line)校準等,根據具體應用選擇合適的方法。

  步驟二:設置測量參數

  在VNA的用戶界面上,選擇脈沖測量模式,并設置相關參數。這些參數包括:

  -頻率范圍:選擇合適的頻率范圍,以覆蓋被測脈沖的頻譜內容。

  -IF帶寬:設置適當?shù)闹蓄l帶寬,以平衡測量速度和信號噪聲。

  -采樣率:高采樣率有助于捕捉脈沖的細節特征。

  步驟三:測量和分析

  啟動測量后,VNA將生成并發送激勵信號,通過接收機捕獲從DUT返回的信號。通過內部處理單元,VNA可以計算并顯示時域和頻域下的脈沖響應。工程師可以在屏幕上實時觀察脈沖的幅度、寬度和其他特性。

  是德VNA還提供豐富的軟件工具,可以對脈沖信號進行詳細分析。例如,使用時域分析工具,可以查看脈沖的上升時間、下降時間和抖動。頻域分析工具則可以用于分析脈沖信號的頻譜特性,幫助識別頻率分量和潛在的干擾源。

  步驟四:數據記錄與報告

  完成測量后,可以將數據保存到本地存儲或網絡存儲中。是德VNA支持多種數據格式,方便后續分析和報告生成。通過內置的報告生成工具,工程師可以快速生成包含測量結果、分析圖表和注釋的詳細報告,便于與團隊成員共享和討論。

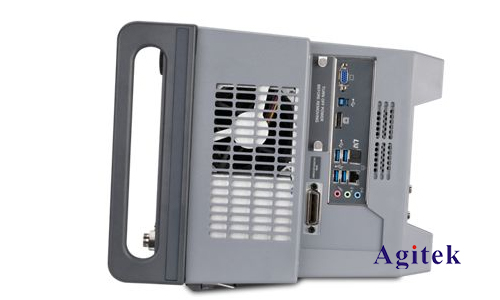

是德矢量網絡分析儀測輸出電脈沖(圖2)

  是德矢量網絡分析儀憑借其高精度、多功能和用戶友好的設計,為工程師提供了強大的工具,能夠高效、準確地測量輸出電脈沖。通過正確的連接、校準和參數設置,工程師可以充分利用VNA的優勢,獲取詳盡的脈沖特性數據,從而為系統優化、故障診斷和質量控制提供堅實的基礎。在未來的工程實踐中,是德VNA將繼續作為關鍵的測量工具,推動電子技術的不斷進步和創新,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
