是德矢量網絡分析儀測信噪比

發布日期:2024-05-16 13:33:20         瀏覽數:

  在現代射頻和微波工程領域,矢量網絡分析儀(Vector Network Analyzer,VNA)是不可或缺的重要工具。它們用于測量電路、器件和系統的S參數,以便了解其性能。而是德(Keysight Technologies)作為這一領域的領先廠商,其矢量網絡分析儀在精度、穩定性和易用性方面都享有盛譽。本文將探討使用是德矢量網絡分析儀測量信噪比(Signal-to-Noise Ratio,SNR)的相關方法和注意事項。

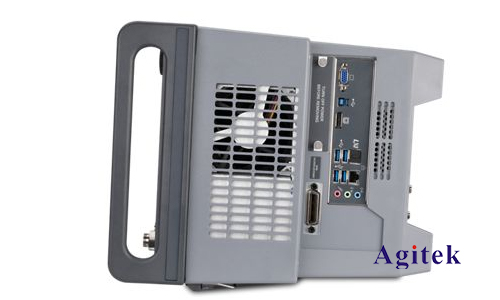

是德矢量網絡分析儀測信噪比(圖1)

  一、信噪比的概述

  信噪比是衡量信號強度相對于噪聲強度的一個關鍵參數,通常用分貝(dB)表示。高信噪比意味著信號質量好,噪聲影響小,這對于無線通信系統、射頻器件和微波組件的性能評估至關重要。在測試和測量中,精確地測量信噪比可以幫助工程師了解系統的實際表現,并指導進一步的優化。

  二、是德矢量網絡分析儀的特點

  是德的矢量網絡分析儀,例如Keysight E5080A,具備多項卓越性能,使其在測量信噪比時表現出色。這些特點包括:

  1.寬頻率范圍:是德VNA通常覆蓋從幾Hz到幾十GHz的頻率范圍,滿足了各種應用的需求。

  2.高動態范圍:高達120 dB的動態范圍可以確保在強信號和弱信號環境中都能獲得準確的測量結果。

  3.低本底噪聲:是德VNA的本底噪聲非常低,這使得其能夠在低噪聲環境中進行高精度測量。

  4.先進的校準技術:自動校準和電子校準技術提高了測量的準確性和重復性。

  三、使用VNA測量信噪比的方法

  使用是德VNA測量信噪比,通??梢酝ㄟ^(guò)以下幾個步驟實現:

  1.準備工作:

  -確保VNA和被測設備(Device Under Test,DUT)已正確連接,并已完成必要的校準,包括頻率響應校準、反射系數校準和傳輸校準。

  -確認VNA的設置,例如頻率范圍、IF帶寬等,以適應測量需求。

  2.測量信號功率:

  -在指定頻率范圍內,測量DUT輸出的信號功率。通過VNA的S21參數,可以獲得傳輸信號的幅度和相位信息。

  3.測量噪聲功率:

  -對于噪聲功率的測量,可以通過關閉DUT的信號源,僅保留噪聲信號。此時,VNA測得的功率即為噪聲功率。

  -注意選擇合適的IF帶寬,以避免過多噪聲或過少信號對測量結果的影響。

  4.計算信噪比:

  -信噪比的計算公式為SNR=10log10(P_signal/P_noise),其中P_signal為信號功率,P_noise為噪聲功率。通過VNA獲得的信號和噪聲功率值,可以輕松計算出信噪比。

  四、實際應用中的注意事項

  1.校準和驗證:

  -在測量之前,必須進行嚴格的校準,以確保測量的準確性。是德VNA提供多種校準方法,可以根據具體應用選擇合適的方法。

  2.環境控制:

  -測量環境中的溫度、濕度和電磁干擾都會影響測量結果。盡量在穩定的環境下進行測量,并采用屏蔽措施減少外界干擾。

  3.設備狀態:

  -確保VNA和DUT處于良好的工作狀態,定期進行設備維護和校準,保持其性能穩定。

  4.軟件分析工具:

  -是德提供的測量軟件和數據分析工具可以幫助工程師更方便地處理測量數據,生成報告和圖表。這些工具通常具有強大的數據處理和可視化功能,使得信噪比分析更加直觀和高效。

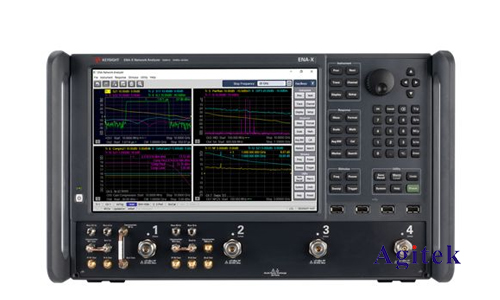

是德矢量網絡分析儀測信噪比(圖2)

  是德矢量網絡分析儀以其高性能和易用性,為信噪比的測量提供了可靠的解決方案。在實際應用中,通過正確的測量方法和嚴格的控制措施,可以獲得準確的信噪比數據,從而為射頻和微波系統的設計和優化提供有力支持。無論是研發還是生產,是德VNA都是工程師手中的得力工具,為實現高質量的通信系統和器件奠定了堅實基礎,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
