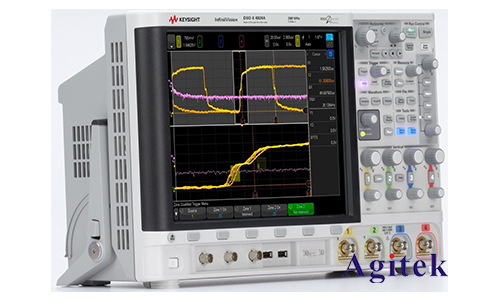

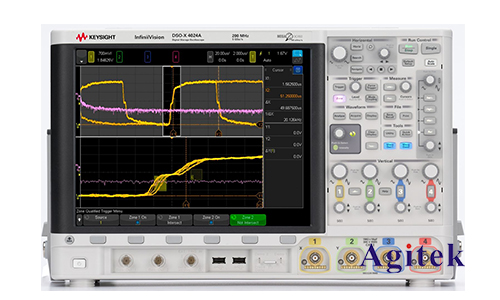

在現代電子測試和測量領域，是德科技的DSOX4024A示波器以其高性能和用戶友好的界面受到廣泛認可。作為一款具有350 MHz帶寬和4個通道的數字示波器，DSOX4024A特別適合于測量和分析交流電信號。本文將詳細介紹如何使用這款示波器進行交流電測量，同時分享一些實際操作中的技巧和注意事項。

　　準備工作

　　在開始測量之前，首先需要確保示波器的正確連接和設置。以下是基本步驟：

　　1.檢查電源和連接：

　　確認示波器正確連接到電源，并確保探頭連接到示波器的輸入通道。探頭接地夾要可靠地連接到被測電路的接地點，以保證測量的準確性和安全性。

　　2.選擇合適的探頭：

　　是德DSOX4024A通常配備高質量的探頭，但在測量高電壓交流信號時，建議使用適當?shù)母邏禾筋^以確保安全和測量精度。

　　3.校準探頭：

　　在進行實際測量前，務必對探頭進行校準?？梢酝ㄟ^(guò)連接到示波器自帶的校準信號輸出端來完成這一過程。校準探頭能確保測量結果的準確性。

　　設置示波器

　　一旦完成初步準備工作，接下來就是設置示波器，以便它能準確捕捉和顯示交流電信號。以下是詳細步驟：

　　1.選擇測量模式：

　　打開示波器，選擇“AC Coupling”模式。這將過濾掉直流分量，只顯示交流信號，便于觀察和分析。

　　2.調整時基：

　　根據被測信號的頻率，調整示波器的時基（時間/格）。例如，對于50 Hz或60 Hz的電力交流信號，可以設置時基在5 ms/格到10 ms/格之間。這能確保一個完整的周期顯示在屏幕上，有利于觀察信號的周期性特征。

　　3.設置觸發電平：

　　調整觸發電平和觸發類型（如邊沿觸發），確保示波器穩定地捕捉到交流信號。觸發電平一般設置在信號峰值電壓的中間，這樣能獲得一個穩定的波形顯示。

　　4.調整垂直靈敏度：

　　根據被測信號的電壓幅度，調整示波器的垂直靈敏度（伏/格）。例如，對于標準的220V交流電，可以將垂直靈敏度設置在50 V/格到100 V/格之間，以便清晰地顯示波形的細節。

　　測量和分析

　　在完成上述設置后，示波器就可以開始測量交流電信號了。以下是一些常見的測量和分析步驟：

　　1.觀察波形：

　　觀察示波器屏幕上的交流電波形，確認其是否與預期一致。標準的交流電應呈現正弦波形，且周期和頻率穩定。

　　2.測量關鍵參數：

　　使用示波器的自動測量功能，可以輕松測量交流電信號的關鍵參數，如峰值電壓（Vp）、有效值電壓（Vrms）、頻率和周期（T）。這些參數對于了解交流電特性和評估電力系統性能非常重要。

　　3.波形記錄和存儲：

　　是德DSOX4024A提供了多種波形存儲和記錄選項。可以將關鍵波形保存到示波器的內存中，或者通過USB接口導出到外部存儲設備。這樣便于后續分析和報告編寫。

　　4.高級分析功能：

　　利用示波器的FFT功能，可以對交流電信號進行頻譜分析。這對于識別信號中的諧波成分和噪聲非常有幫助。通過分析頻譜，可以更好地了解信號的頻率成分，從而優化電力系統或電路設計。

　　注意事項

　　在使用DSOX4024A示波器測量交流電時，還需注意以下幾點：

　　1.安全第一：

　　測量高壓交流信號時，務必遵守安全操作規程，避免直接接觸高壓導體，確保探頭和示波器的額定電壓范圍不被超越。

　　2.防止干擾：

　　在高頻或高噪聲環境中測量時，要盡量避免外部電磁干擾對測量結果的影響?？梢允褂闷帘翁筋^和屏蔽箱來降低干擾。

　　3.定期校準設備：

　　為確保測量的長期準確性，定期對示波器進行校準?？梢月?lián)系是德科技的授權服務中心進行專業校準和維護。

　　是德DSOX4024A示波器作為一款高性能、易操作的測試儀器，為工程師在測量和分析交流電信號方面提供了極大的便利。通過正確的設置和操作，可以獲得準確和可靠的測量結果，從而為電力系統的設計、調試和維護提供有力支持。希望本文的指南能幫助您更好地使用DSOX4024A示波器，實現高效精準的交流電測量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
