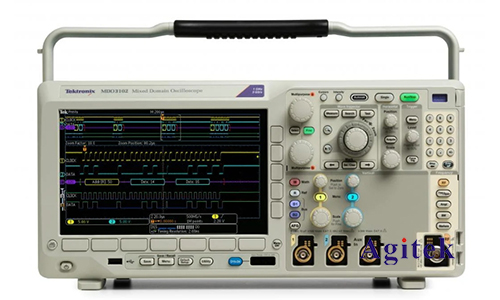

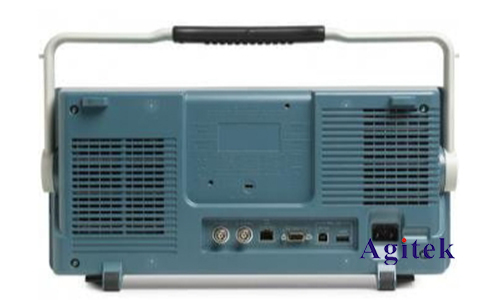

泰克MDO3024示波器是一款功能強大且多用途的儀器，非常適合用來測試電源的紋波。紋波測試對于電子工程師而言至關重要，因?yàn)樗梢越沂倦娫吹馁|(zhì)量和穩定性，從而確保整個電子系統的正常運行。下面將詳細介紹如何使用泰克MDO3024示波器進行紋波測試。

　　一、準備工作

　　在開始測試之前，需要做一些準備工作：

　　1.確認示波器狀態：確保泰克MDO3024示波器處于良好工作狀態，探頭已正確連接并校準。

　　2.選擇合適的探頭：建議使用被動探頭或低噪聲差分探頭，因?yàn)樗鼈冊跍y(cè)量低電壓信號時表現更好。

　　3.設置示波器：將示波器的時間基準和電壓范圍設置為合適的值，以便清晰地顯示紋波信號。

　　二、連接與設置

　　1.連接探頭：將探頭的接地夾子連接到電源的地線，然后將探頭的尖端連接到電源輸出端。注意，探頭的接地連接應該盡可能短，以減少引入的噪聲。

　　2.設置示波器通道：選擇一個通道（如CH1）用于測量，設置適當?shù)碾妷悍秶推屏?，使紋波信號在屏幕上清晰可見。通常，電壓范圍設置在20mV到100mV之間，偏移量則根據實際情況進行調整。

　　3.設置時間基準：根據電源的工作頻率，設置合適的時間基準。一般來說，設置在幾微秒到幾十微秒之間，以便捕捉到紋波的細節。

　　三、紋波測試

　　1.開啟示波器：開啟泰克MDO3024示波器，并確保探頭已正確連接。

　　2.調節垂直和水平刻度：調整垂直和水平刻度，使得波形在屏幕上清晰顯示。垂直刻度應設置為使紋波信號在屏幕上占據大部分高度，水平刻度應能顯示多個周期的波形。

　　3.啟用平均功能：為了減少高頻噪聲的影響，可以啟用示波器的平均功能。這將通過對多個波形進行平均處理，來減少隨機噪聲，提高紋波信號的可見性。

　　4.捕捉波形：按下“單次捕捉”按鈕或設置示波器為觸發模式，以捕捉穩定的紋波信號。觸發電平應設置在略高于信號基線的地方，以確保每次捕捉到的都是有效波形。

　　四、數據分析

　　1.測量紋波：使用光標或自動測量功能，測量紋波的峰值-峰值電壓。記錄多個周期的紋波電壓值，以確保數據的可靠性。

　　2.分析頻譜：泰克MDO3024示波器具有頻譜分析功能，可以對捕捉到的波形進行頻譜分析，查看紋波的頻率成分。這對于確定紋波來源（如開關頻率、EMI干擾等）非常有幫助。

　　五、示波器優化技巧

　　1.使用低噪聲探頭：如前所述，使用低噪聲差分探頭可以減少測量中的噪聲干擾，提升測量的準確性。

　　2.接地環路最小化：確保探頭的地線盡可能短，以減少由接地環路引入的噪聲。

　　3.隔離電源干擾：在測量過程中，盡量遠離其他高噪聲源，如電動機、開關電源等，以減少環境噪聲對測量的影響。

　　使用泰克MDO3024示波器進行紋波測試，關鍵在于正確的連接、合適的設置以及有效的數據分析。通過合理的步驟和方法，可以準確測量電源的紋波，評估其對電子系統的影響，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
