泰克示波器如何測啟動時間

發布日期:2024-05-22 13:42:03         瀏覽數:

  測量電子設備的啟動時間是確保設備性能和可靠性的重要步驟之一。泰克示波器作為市場上領先的示波器品牌,其精確的測量和強大的功能使得它成為工程師們的首選工具。下面我將詳細介紹如何使用泰克示波器測量啟動時間,并提供一些實用的技巧和步驟。

泰克示波器如何測啟動時間(圖1)

  什么是啟動時間?

  啟動時間是指從設備接收到啟動信號到設備完全進入正常工作狀態所需的時間。這一時間通常需要測量電源、微控制器、傳感器和其他電子設備的啟動過程。測量啟動時間有助于確定設備的響應速度和性能,同時也能幫助識別潛在的啟動問題。

  準備工作

  在測量啟動時間之前,需要進行一些準備工作:

  1.選擇合適的示波器型號:泰克提供多種型號的示波器,選擇合適的型號取決于所需的帶寬、采樣率和通道數量。對于一般的啟動時間測量,帶寬在200 MHz以上的示波器通常是足夠的。

  2.準備探頭:高質量的探頭對于獲得準確的測量結果至關重要。確保探頭的帶寬匹配示波器,并正確連接到被測設備。

  3.設置觸發條件:?jiǎn)?dòng)時間測量的關鍵在于正確設置觸發條件。觸發可以基于電源的上升沿或某個特定信號的變化。

  測量步驟

  1.連接示波器和被測設備:

  -將探頭連接到示波器上,并將探頭的接地夾夾到設備的公共接地點。

  -將探頭尖端連接到需要測量的信號點上,例如電源引腳或啟動信號引腳。

  2.設置示波器參數:

  -時基設置:選擇合適的時基范圍,使得啟動過程能夠清晰地顯示在屏幕上。通常,設置為幾毫秒到幾秒不等,根據具體設備的啟動時間調整。

  -觸發設置:設置觸發類型為上升沿或下降沿,根據具體情況選擇。觸發電平應設置在啟動信號的有效電壓范圍內。

  -采樣率:選擇足夠高的采樣率,以確保捕捉到啟動過程中所有關鍵的變化細節。

  3.觀察和記錄波形:

  -啟動設備,并觀察示波器屏幕上的波形。啟動過程的波形應該顯示出從啟動信號出現到設備完全進入穩定狀態的全過程。

  -使用游標功能測量啟動時間。將一個游標放在啟動信號的起點,另一個游標放在設備達到穩定狀態的點上,示波器將自動計算出這段時間間隔。

  4.分析和保存數據:

  -仔細分析波形,確認啟動過程是否符合預期。如果波形顯示出不穩定或異常情況,可能需要進一步調試設備或測量更多參數。

  -將測量結果保存到示波器內置的存儲器或?qū)С龅酵獠看鎯?chǔ)設備,便于后續分析和報告。

  注意事項

  1.探頭接地:確保探頭的接地良好,避免引入噪聲和干擾,影響測量精度。

  2.信號完整性:使用適當?shù)奶筋^和連接方式,確保信號的完整性,尤其是高頻信號的測量。

  3.環境影響:避免在電磁干擾較強的環境中進行測量,可能會影響示波器的測量結果。

  實用技巧

  -使用平均功能:泰克示波器提供的平均功能可以減少隨機噪聲,提高波形的清晰度。在測量啟動時間時,可以使用這個功能獲得更穩定的波形。

  -自動測量功能:許多泰克示波器提供自動測量功能,可以自動計算啟動時間等參數,簡化測量過程,提高效率。

  -遠程控制和分析:通過泰克示波器的遠程控制功能,可以在電腦上進行數據分析和處理,提高工作效率。

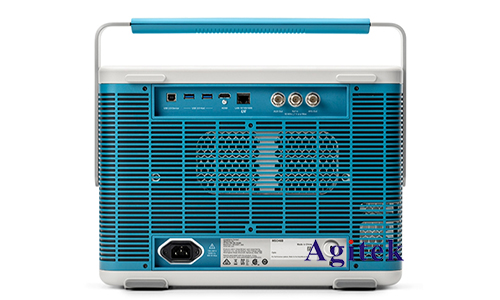

泰克示波器如何測啟動時間(圖2)

  使用泰克示波器測量啟動時間是一個簡單而有效的方法,能夠幫助工程師快速準確地評估設備的啟動性能。通過正確設置示波器參數、精確連接探頭以及仔細分析波形,工程師們可以獲得高質量的測量結果,從而為設備的優化和調試提供可靠的數據支持,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
