泰克MDO3104示波器測量頻率的方法

發布日期:2024-05-23 11:39:16         瀏覽數:

  泰克MDO3104混合域示波器是一款功能強大的測試儀器,廣泛應用于工程領域的各類測量任務中。其主要特點是集成了模擬和數字通道,以及頻譜分析儀,使其成為一種多功能測試設備。今天,我們將詳細探討如何使用MDO3104來測量頻率,從基本設置到優化技巧,確保您能夠高效地獲取準確的頻率測量結果。

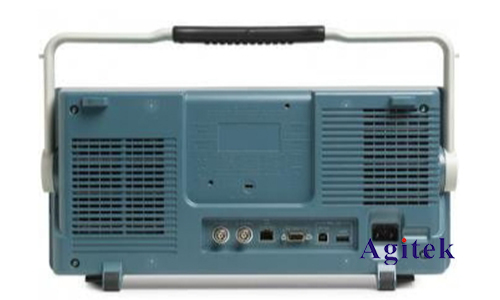

泰克MDO3104示波器測量頻率的方法(圖1)

  一、初步設置

  1.開機與連接:首先,確保示波器與電源連接良好并開機。將探頭連接到示波器的通道輸入上(如CH1),另一端連接到被測電路。探頭需要進行校準,以確保測量精度。

  2.探頭設置:選擇合適的探頭類型和衰減系數。通常情況下,10X衰減探頭適合大多數應用。如果您的信號頻率較高,可以考慮使用高頻探頭以減少信號失真。

  3.通道設置:選擇相應的通道并調整垂直縮放(V/Div)和水平時基(s/Div),使信號清晰地顯示在屏幕上。確保信號幅度在示波器的測量范圍內,以避免過載或不足。

  二、頻率測量方法

  1.自動測量功能:泰克MDO3104配備了自動測量功能,可以快速、準確地測量頻率。按下“MEASURE”按鈕,選擇“Frequency”選項。示波器將自動計算并顯示當前信號的頻率。

  2.手動測量方法:

  -時間基設置:調整水平時基,使得屏幕上能顯示幾個完整的周期。這樣可以更精確地進行手動測量。

  -光標測量:啟用光標功能,選擇“Time”光標類型。將兩個光標分別放置在一個完整周期的起點和終點,示波器將顯示光標之間的時間差(ΔT)。頻率計算公式為f=1/ΔT。這樣可以通過計算得出信號的頻率。

  -FFT頻譜分析:MDO3104內置頻譜分析功能,通過快速傅里葉變換(FFT)可以將時域信號轉換到頻域,顯示信號的頻譜。進入頻譜分析模式,選擇適當?shù)念l率范圍和分辨率帶寬,觀察頻譜圖上的主頻峰值,即為信號的頻率。

  三、優化測量精度的技巧

  1.探頭補償:確保探頭經過正確的補償。連接探頭到示波器的校準信號輸出端,調整探頭補償電容,使示波器顯示的方波邊緣平直。未正確補償?shù)奶筋^會導致測量誤差。

  2.帶寬限制:在測量低頻信號時,可以啟用示波器的帶寬限制功能,減少高頻噪聲對測量的影響。帶寬限制通常設置為20 MHz,可以在通道菜單中進行設置。

  3.采樣率設置:確保采樣率足夠高。采樣率越高,信號的時域表示越準確,頻率測量的精度也越高。一般來說,采樣率應至少是信號最高頻率的十倍以上。

  4.觸發設置:合適的觸發設置可以穩定信號顯示,避免抖動和不穩定。選擇合適的觸發類型(如邊沿觸發)和觸發電平,使得示波器能夠穩定地捕捉到周期性信號。

  四、實戰案例

  假設我們需要測量一塊電路板上的時鐘信號頻率。連接探頭到時鐘信號的測試點,確保探頭接地良好,避免引入干擾。

  1.信號捕獲:調整垂直縮放,使時鐘信號的波形顯示在屏幕中間。調整水平時基,顯示多個完整周期。

  2.自動測量:按下“MEASURE”按鈕,選擇“Frequency”。示波器將立即顯示時鐘信號的頻率。

  3.手動測量:啟用光標,分別放置在一個時鐘周期的開始和結束,讀取光標之間的時間差(ΔT)。計算頻率f=1/ΔT。

  4.頻譜分析:進入頻譜分析模式,選擇適當?shù)念l率范圍和分辨率帶寬。觀察頻譜圖上的主頻峰值,即為時鐘信號的頻率。

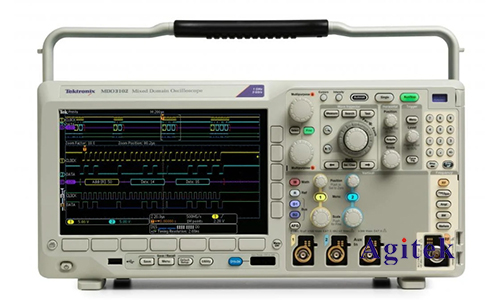

泰克MDO3104示波器測量頻率的方法(圖2)

  通過以上步驟和技巧,您可以利用泰克MDO3104混合域示波器精確測量各種信號的頻率。無論是自動測量還是手動計算,示波器都能提供高效、準確的結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
