安捷倫示波器測試電源紋波

發布日期:2024-05-23 11:49:58         瀏覽數:

  電源紋波是電源輸出中的高頻噪聲成分,通常由開關電源產生。為了確保電子設備的性能和可靠性,檢測和分析電源紋波至關重要。安捷倫示波器以其高性能和精確度成為這一任務的理想工具。本文將詳細介紹如何使用安捷倫示波器測試電源紋波,并提供一些實際操作的技巧和建議。

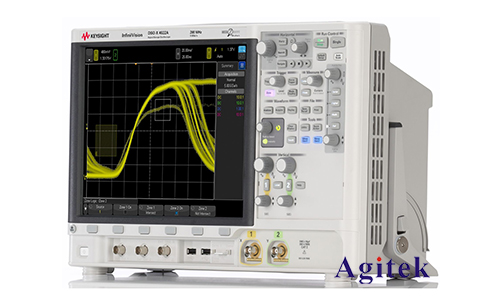

安捷倫示波器測試電源紋波(圖1)

  一、準備工作

  1.選擇合適的示波器

  安捷倫(現為是德科技,Keysight Technologies)提供了多種型號的示波器,適用于不同的測試需求。對于電源紋波測試,建議選擇帶寬較高、采樣率較高的型號,例如MSO-X 6000系列。這些型號具有良好的信噪比和高精度,能夠捕捉到微小的紋波信號。

  2.配置探頭

  探頭的選擇和配置同樣重要。推薦使用高帶寬、低噪聲的探頭,如Keysight N2873A。確保探頭接地良好,以避免引入額外的噪聲。

  二、連接和設置

  1.正確連接示波器

  將示波器探頭連接到待測電源的輸出端。為減少測量誤差,建議采用短而粗的接地線,并盡量靠近電源輸出端連接。

  2.設置示波器參數

  打開示波器,進行以下設置:

  -**帶寬限制**:啟用帶寬限制功能,通常設置為20MHz。這有助于過濾掉高頻噪聲,只關注電源紋波。

  -**時間基準**:根據電源的開關頻率設置合適的時間基準。例如,對于開關頻率為100kHz的電源,可以設置在2μs/div。

  -**垂直靈敏度**:調整垂直靈敏度以顯示清晰的紋波信號。一般設置在10mV/div左右。

  -**耦合方式**:選擇AC耦合,以濾除直流成分,僅顯示交流紋波部分。

  三、進行測量

  1.捕捉和分析紋波信號

  調整示波器的觸發電平,使其穩定地捕捉到紋波信號??梢允褂脝未斡|發功能,捕捉到一個完整的波形以便分析。觀察波形的峰峰值、頻率等參數,這些信息對于評估電源質量至關重要。

  2.使用示波器的FFT功能

  安捷倫示波器通常配備FFT(快速傅里葉變換)功能,能夠將時間域的紋波信號轉換到頻域,方便分析不同頻率成分的幅度。通過FFT分析,可以識別出電源紋波的主要噪聲源,例如開關頻率及其諧波成分。

  四、實用技巧和建議

  1.消除干擾

  在實際測試中,外部干擾可能會影響測量結果。為了提高測量精度,可以使用屏蔽箱或減小測試環境中的電磁干擾。還可以采用差分探頭,進一步減少接地噪聲。

  2.多次測量取平均

  電源紋波具有隨機性,單次測量可能不能全面反映其特性。建議進行多次測量,取平均值以獲得更穩定的結果。

  3.記錄和分析數據

  使用示波器的存儲功能,保存多個測量結果,以便后續分析??梢酝ㄟ^示波器內置的測量功能直接計算紋波的均方根值(RMS),以及最大、最小值等統計數據。

  4.定期校準示波器

  為了確保測量結果的準確性,定期對示波器進行校準非常重要。特別是在進行高精度測試時,校準能夠有效減少測量誤差。

  五、案例分析

  案例一:開關電源紋波測試

  在測試一款100W開關電源時,使用了MSO-X 6000系列示波器和N2873A探頭。通過調整示波器的時間基準和垂直靈敏度,成功捕捉到了約50mV峰峰值的紋波信號。通過FFT分析,發現主要的紋波頻率集中在100kHz和其三次諧波處。

  案例二:線性電源紋波測試

  對于一款線性電源,使用相同的示波器設置,測得的紋波信號相對較小,峰峰值約為5mV。FFT分析顯示紋波頻率主要集中在50Hz電源頻率及其諧波處。這些結果表明,線性電源在低頻段的紋波較為明顯。

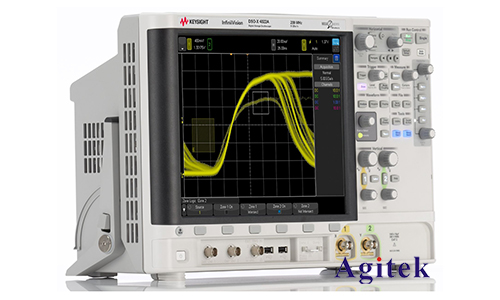

安捷倫示波器測試電源紋波(圖2)

  通過本文的介紹,希望您對使用安捷倫示波器測試電源紋波有了更清晰的理解和實踐指導。在實際操作中,結合具體情況進行調整,并借助示波器的多種功能,能夠有效地評估電源的質量和性能。無論是從事研發還是產品測試,掌握這些技巧都將大大提升工作效率和測量準確性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
