泰克示波器測電壓波形怎么調

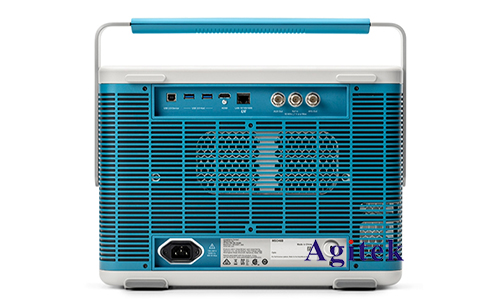

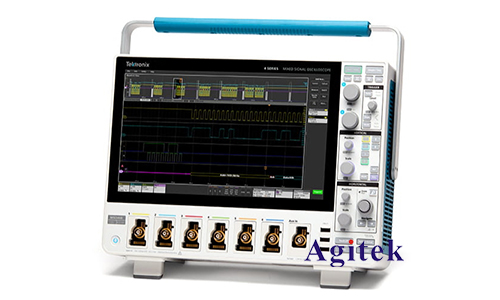

泰克示波器(Tektronix Oscilloscope)因其高性能和可靠性,廣泛應用于電子工程領域。在進行電壓波形測量時,正確地設置和使用示波器對于獲取準確和有用的數據至關重要。本文將以專業工程師的視角,詳細介紹如何使用泰克示波器進行電壓波形測量。
一、設備準備
1.確認設備完整性
首先,請確保泰克示波器及其附件(如探頭、電源線等)處于完好狀態。檢查示波器的屏幕、按鈕和連接端口,確保沒有物理損壞。
2.校準探頭
探頭的校準對于準確測量非常關鍵。泰克示波器通常配備了探頭校準功能。連接探頭到示波器的校準輸出端,然后調整探頭上的可調電容器,直到示波器屏幕上顯示的方波信號穩定且邊緣銳利。
二、基本連接
1.連接探頭
將示波器探頭連接到要測量的電路上。探頭通常有兩個部分:探針(用于連接電路的測量點)和地夾(用于連接電路的地)。確保探針連接到信號點,地夾連接到電路的地。
2.設置示波器輸入通道
在泰克示波器上,選擇相應的輸入通道。示波器通常有多個通道,可同時測量多個信號。選擇你要使用的通道,并確保探頭正確連接到該通道。
三、示波器設置
1.時基設置
調整時基(Time Base)控制,以設置波形在屏幕上的顯示速度。通常,從較慢的時基開始,逐步加快,直到波形在屏幕上清晰顯示。
2.電壓刻度設置
調整垂直刻度(Vertical Scale),以適應信號的電壓范圍。每格的電壓值應設置為信號的適當比例,使波形在屏幕上完整顯示。
3.觸發設置
觸發(Trigger)設置對于穩定波形顯示至關重要。選擇適當?shù)挠|發源和觸發電平,使示波器在特定電壓點捕捉并顯示波形。觸發電平應設置在信號的中間位置,觸發模式可選擇自動(Auto)或正常(Normal)模式。
四、詳細測量
1.測量直流(DC)信號
對于直流信號,設置垂直刻度到適當?shù)碾妷悍秶Mǔ?,使用直流耦合(DC Coupling)模式,這樣可以準確顯示信號的直流成分。
2.測量交流(AC)信號
對于交流信號,垂直刻度和時基的設置同樣重要。使用交流耦合(AC Coupling)模式,以濾除直流成分,使交流波形更清晰。
3.波形分析
泰克示波器提供多種波形分析工具,如頻率、周期、峰值、均值等。利用這些功能,可以更深入地分析測量到的波形。菜單中通常有自動測量功能,可以快速獲取這些參數。
五、使用技巧
1.保存和記錄
泰克示波器通常具備存儲功能,可以將測量的波形保存到內置存儲器或外部存儲設備。通過USB接口,可以方便地將數據導出,以備后續分析或報告使用。
2.顯示和打印
示波器屏幕上的波形可以通過連接打印機直接打印,或者通過軟件截圖功能保存為圖片文件,方便記錄和分享。
3.網絡連接和遠程控制
許多泰克示波器支持網絡連接和遠程控制。通過以太網或Wi-Fi,可以將示波器連接到計算機網絡,實現遠程監控和操作,非常適合復雜測試環境或需要長時間監測的應用。
六、常見問題及解決方案
1.波形不穩定
波形不穩定可能是由于觸發設置不當。調整觸發電平或改變觸發模式(如從自動模式改為正常模式),可以改善波形穩定性。
2.波形失真
波形失真可能由探頭校準不準確引起。重新校準探頭,確保探頭與示波器匹配。如果失真依然存在,檢查探頭的衰減設置是否正確,并確認沒有超過示波器的帶寬限制。
3.無法顯示波形
如果示波器無法顯示波形,首先檢查連接是否正確,確保探頭與被測電路連接牢固。其次,檢查示波器的輸入通道和設置是否正確,必要時重啟設備進行重置。
正確使用泰克示波器測量電壓波形,不僅需要熟悉設備操作,還需要了解電路測量的基本原理。通過合理設置和調整,利用示波器的高級功能,可以準確獲取和分析電壓波形,幫助解決實際工程問題,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
