泰克示波器測不到電壓幅值

發布日期:2024-05-27 13:56:01         瀏覽數:

  在現代電子工程中,示波器是不可或缺的工具之一,尤其是泰克(Tektronix)品牌的示波器,以其高精度和可靠性廣受工程師青睞。然而,在使用過程中,有時會遇到無法測到電壓幅值的問題。這種情況不僅影響工作效率,還可能導致測試結果的不準確。本文為您詳細解析可能的原因并提供解決方案。

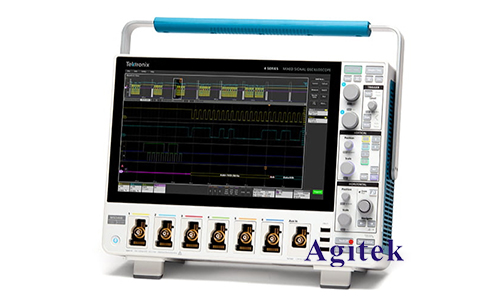

泰克示波器測不到電壓幅值(圖1)

  1.基礎檢查

  1.1電源和接地

  首先,請確保示波器和被測設備都正確接通電源,并且接地良好。接地不良不僅可能導致測量不到電壓幅值,還可能引起噪聲和干擾,影響測量結果的準確性。檢查接地時,注意使用示波器的地線夾,并確認地線與電路的公共地正確連接。

  1.2探頭連接

  其次,檢查探頭是否正確連接到示波器和被測電路。探頭的BNC連接器必須牢固插入示波器的輸入通道,同時探頭尖端應接觸到被測點。如果探頭連接松動,可能導致信號無法傳輸?shù)绞静ㄆ鳎瑥亩鴾y不到電壓幅值。

  2.示波器設置

  2.1通道選擇和激活

  確認您選擇并激活了正確的通道。大多數泰克示波器支持多個輸入通道,確保您選擇的通道與連接探頭的通道一致。在示波器界面上,激活該通道并確保沒有意外關閉或禁用。

  2.2時基和觸發

  適當調整示波器的時基設置,使其適合被測信號的頻率范圍。時基設置過快或過慢都可能導致無法正確顯示信號。觸發電平也需要仔細設置,以確保示波器能穩定地捕捉到信號。如果觸發電平設置不當,示波器可能無法正確同步信號,從而顯示混亂或無信號。

  3.探頭設置

  3.1探頭衰減系數

  確保探頭的衰減系數(如1X、10X)設置正確,并與示波器的輸入通道設置相匹配。如果示波器設置為1X,但探頭設置為10X,示波器將顯示比實際電壓低10倍的幅值,反之亦然?,F(xiàn)代示波器通??梢宰詣幼R別探頭的衰減系數,但也可能需要手動調整。

  3.2探頭校準

  探頭的校準對于準確測量非常重要。定期使用示波器自帶的校準信號,對探頭進行校準,確保其準確性。校準過程中,請注意調整探頭上的微調電容,以確保示波器顯示的方波信號無失真。

  4.信號問題

  4.1信號幅值和頻率

  確認被測信號的幅值和頻率在示波器的測量范圍內。如果信號幅值過低,可能需要增加輸入增益;如果信號幅值過高,可能需要使用衰減器保護示波器輸入端。對于高頻信號,確保示波器的帶寬足夠高,以避免高頻信號失真。

  4.2信號干擾

  信號干擾也是導致無法測量電壓幅值的常見原因之一。檢查被測電路和測試環境,排除可能的電磁干擾源。使用屏蔽線和合理的布線方式,減少外界干擾對測量的影響。

  5.示波器故障

  如果經過上述步驟仍無法測到電壓幅值,可能是示波器本身的故障。檢查示波器的輸入通道和內部電路是否有問題。可以嘗試使用其他通道或更換示波器,以確認問題是否出在設備本身。

泰克示波器測不到電壓幅值(圖2)

  通過以上步驟,您應該能夠解決大部分泰克示波器測不到電壓幅值的問題。從基礎檢查、示波器設置、探頭校準到信號問題的排查,逐步進行檢查和調整,可以有效提高測量的準確性和可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
