普源DS2102A示波器測電流

發布日期:2024-05-27 14:03:50         瀏覽數:

  普源DS2102A示波器是一款高性能的工具,廣泛應用于電子工程師的日常工作中。在電路設計和調試過程中,電流測量是一個至關重要的環節。通過DS2102A示波器,我們不僅可以精準地捕捉電流信號,還能通過其強大的分析功能深入了解電流的變化情況。本文將詳細介紹如何使用普源DS2102A示波器進行電流測量,并分享一些實用的技巧和注意事項。

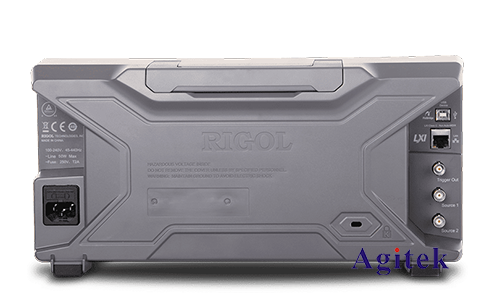

普源DS2102A示波器測電流(圖1)

  一、準備工作

  1.設備準備

  在開始測量之前,確保您已經準備好以下設備:

  -普源DS2102A示波器

  -電流探頭(例如Rogowski線圈或電流鉗)

  -被測電路

  2.連接示波器和電流探頭

  將電流探頭正確連接到示波器的輸入通道。普源DS2102A擁有兩個模擬通道,您可以選擇任意一個通道進行測量。確保探頭與示波器的連接穩固,并確認探頭類型和型號在示波器上設置正確。

  二、示波器設置

  1.探頭校準

  在進行電流測量之前,首先要對電流探頭進行校準。校準過程通常包括零點調整和增益校正,以確保測量結果的準確性。按照探頭說明書進行校準,將示波器設置為適當?shù)奶筋^系數。

  2.選擇合適的量程

  根據被測電路的電流范圍,選擇合適的量程。如果電流變化較大,可以選擇自動量程模式,示波器會自動調整以適應不同的電流大小。

  3.設置時基和觸發

  為了捕捉到清晰的電流信號波形,需要適當?shù)卦O置時基和觸發。時基決定了顯示的時間范圍,而觸發則用于穩定波形顯示。通常,設置較低的時基值可以觀察到更詳細的波形特征。

  三、實際測量

  1.測量直流電流

  對于直流電流的測量,確保探頭正確連接到電源回路中。觀察示波器屏幕上的波形,通常直流電流波形應該是一條穩定的直線。通過示波器的測量功能,可以直接讀取電流值。

  2.測量交流電流

  交流電流測量相對復雜一些,因為波形會隨時間周期性變化。將電流探頭連接到被測電路中,設置合適的觸發電平,確保波形穩定顯示。通過示波器的FFT功能,可以進一步分析交流電流的頻譜成分,了解電流的諧波分量。

  3.脈沖電流測量

  對于開關電源等設備中常見的脈沖電流,示波器的高采樣率和大存儲深度可以派上用場。設置較高的采樣率,確保能夠捕捉到脈沖的每一個細節。利用示波器的自動測量功能,可以快速獲取脈沖寬度、峰值電流等參數。

  四、數據分析和保存

  1.數據分析

  普源DS2102A示波器內置多種分析工具,如波形計算、FFT分析、數學運算等。通過這些工具,可以深入分析電流信號的各個方面。例如,利用FFT分析,可以查看電流信號的頻譜,識別諧波和噪聲。

  2.數據保存

  在完成測量和分析之后,可以將數據保存在示波器內部存儲器或外部USB設備中。普源DS2102A支持多種數據格式,如CSV、圖片和二進制文件,方便后續的數據處理和報告生成。

  五、注意事項

  1.安全操作

  在測量高電壓或大電流電路時,務必注意安全。確保探頭和示波器的額定值高于被測電路的最大電壓和電流。

  2.減少噪聲干擾

  在進行高精度測量時,盡量減少環境噪聲對測量結果的影響。例如,使用屏蔽線、保持探頭和電路的接觸良好等措施。

  3.定期校準

  定期對示波器和電流探頭進行校準,確保設備的測量精度。特別是在長時間使用后,校準可以有效防止測量誤差的累積。

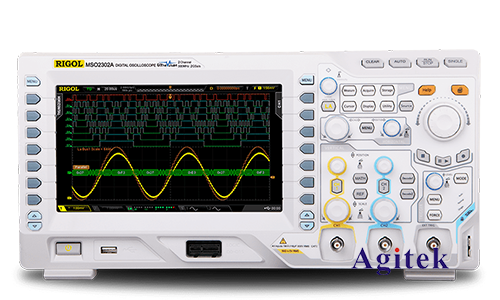

普源DS2102A示波器測電流(圖2)

  普源DS2102A示波器是一款功能強大且易于使用的測量工具,通過正確使用和設置,可以精準地進行電流測量。無論是直流、交流還是脈沖電流,該示波器都能提供可靠的測量結果和豐富的分析功能,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
