同惠TH2851-030阻抗分析儀使用方法

發布日期:2024-05-27 14:12:27         瀏覽數:

  同惠TH2851-030阻抗分析儀。這是一款高性能的測量?jī)x器,廣泛應用于電子元器件的阻抗參數測量。為了幫助您充分發揮這款設備的功能,我們將詳細介紹其使用方法。請按以下步驟操作,以確保測量的準確性和儀器的安全使用。

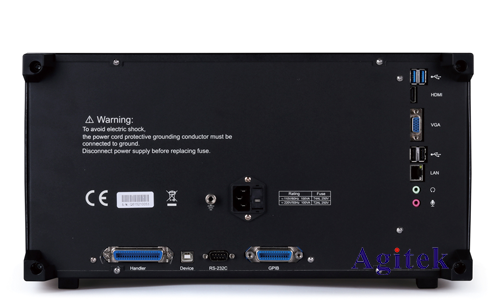

同惠TH2851-030阻抗分析儀使用方法(圖1)

  一、設備準備

  1.檢查設備:在開始使用之前,請先檢查設備是否完好。確保儀器和附件無損壞,電源線、測試線及其他配件齊全。

  2.連接電源:將電源線插入儀器背面的電源插孔,并插入合適的電源插座。打開儀器背后的電源開關,設備會進行自檢,并在幾秒鐘后進入待機狀態。

  3.連接測試夾具:根據被測元件的不同,選擇合適的測試夾具或探頭。將測試夾具的BNC接口牢固地連接到儀器的測試端口上。

  二、基本設置

  1.設定測量參數:

  -按下“設置”鍵進入?yún)?shù)設置界面。

  -使用旋鈕或箭頭鍵選擇需要設置的參數,包括測量頻率、測量模式(如電感、電容、阻抗等)、測試電壓等。

  -調整參數后按“確認”鍵保存設置。

  2.校準:在進行精確測量之前,需要對儀器進行校準。選擇“校準”功能,根據屏幕提示連接短路、開路和負載標準件,依次進行短路校準、開路校準和負載校準。校準完成后,儀器會自動保存校準數據。

  三、進行測量

  1.連接被測元件:將被測元件連接到測試夾具上,確保連接穩固,避免接觸不良導致測量誤差。

  2.選擇測量功能:根據被測元件類型選擇相應的測量模式,例如電感(L)、電容(C)、阻抗(Z)等。

  3.啟動測量:按下“測量”鍵,儀器將自動進行測量并在顯示屏上顯示結果。您可以通過屏幕讀取測量數據,包括阻抗值、相位角、品質因數等。

  4.數據記錄與保存:如果需要保存數據,可以通過儀器的存儲功能將測量結果保存到內存中,或通過USB接口將數據導出到計算機進行進一步分析。

  四、其他功能

  1.掃描測量:TH2851-030具備掃描測量功能,可以在設定的頻率范圍內自動掃描并測量元件的阻抗參數。進入掃描設置界面,設定起始頻率、終止頻率和步進頻率,啟動掃描后,儀器會自動完成測量并繪制頻率響應曲線。

  2.數據處理:儀器內置多種數據處理功能,包括數據平均、傅里葉變換等,您可以根據需要選擇合適的處理方法,提高測量數據的精度和可用性。

  3.接口擴展:通過儀器的RS232或GPIB接口,可以將TH2851-030與其他儀器或計算機連接,組成綜合測試系統,實現自動化測量和遠程控制。

  五、注意事項

  1.安全操作:使用儀器時,請確保工作環境干燥、清潔,避免潮濕或灰塵進入儀器內部。不要在通電狀態下更換測試夾具或探頭,防止電擊或損壞設備。

  2.定期維護:定期檢查儀器和測試夾具的狀況,清潔表面灰塵,確保連接部分無氧化或松動。若發現問題,應及時聯系專業維修人員處理。

  3.使用規范:嚴格按照說明書要求操作,避免超范圍使用,如測量過高的電壓或電流,防止損壞設備或影響測量結果。

同惠TH2851-030阻抗分析儀使用方法(圖2)

  同惠TH2851-030阻抗分析儀是一款功能強大、操作簡便的測試儀器。通過正確的使用方法和日常維護,您可以獲得高精度的測量數據,助力您的研究和開發工作,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
