同惠TH2851-080阻抗分析儀測量同軸電纜
作為一名專業工程師,選擇合適的測量工具對于精確評估和優化設備性能至關重要。在同軸電纜的測量中,阻抗分析儀是必不可少的工具之一,而同惠TH2851-080阻抗分析儀以其高精度和可靠性成為了工程師們的首選之一。下面將詳細介紹如何使用同惠TH2851-080阻抗分析儀測量同軸電纜的特性,并探討其在實際應用中的優點和注意事項。
一、同惠TH2851-080阻抗分析儀簡介

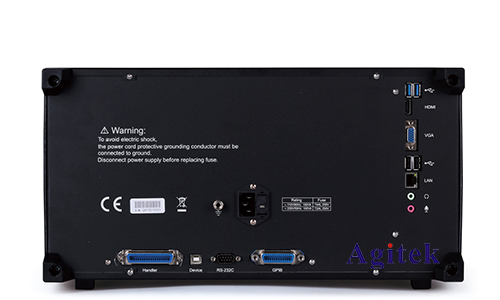

同惠TH2851-080阻抗分析儀是一款高性能的測量儀器,專為測量電氣設備的阻抗特性而設計。其頻率范圍覆蓋20Hz至300kHz,具備較高的測量精度和穩定性。該儀器配備了友好的用戶界面和多種測量模式,能夠滿足不同應用場景的需求。
二、測量同軸電纜的重要性
同軸電纜廣泛應用于射頻傳輸、電視廣播、網絡通信等領域,其性能對整個系統的可靠性和效率有著直接影響。精確測量同軸電纜的特性參數(如特性阻抗、衰減、相移等)是確保系統正常運行的重要步驟。同惠TH2851-080阻抗分析儀提供了精確、快捷的測量手段,使工程師能夠深入了解同軸電纜的電氣特性,進而優化系統設計和故障排除。
三、測量步驟
1.連接準備
首先,確保同惠TH2851-080阻抗分析儀已正確連接并校準。連接同軸電纜的兩端,一端連接到測量端口,另一端連接到參考端口。確保連接緊密,以避免接觸不良帶來的測量誤差。
2.設置參數
打開儀器電源,進入主菜單。根據待測同軸電纜的規格和應用,設置相應的測量參數,如頻率范圍、測量模式(串聯、并聯)、掃頻速度等。確保參數設置合理,以獲得準確的測量結果。
3.執行測量
啟動測量程序,阻抗分析儀將自動執行掃頻測量,并實時顯示同軸電纜的阻抗特性曲線。記錄測量數據,并對關鍵參數進行分析。
4.數據分析
根據測量結果,評估同軸電纜的特性阻抗、損耗因子和相位特性。通過與標準值的比較,判斷同軸電纜的性能是否符合預期。如果測量結果顯示異常,進一步檢查電纜的物理連接、環境干擾等因素。
四、實際應用中的注意事項
1.環境影響
同軸電纜的測量易受到環境溫度、濕度等因素的影響。在進行測量時,盡量在恒定的環境條件下操作,以減少外界因素對測量結果的干擾。
2.校準
為保證測量精度,定期對同惠TH2851-080阻抗分析儀進行校準是必要的。校準頻率應根據使用頻率和環境變化情況決定,確保儀器始終處于**狀態。
3.測量連接
連接電纜時,應使用高質量的連接器和適配器,避免因連接不良導致的信號反射和測量誤差。同時,保持連接器的清潔,避免灰塵和雜質影響測量精度。
4.數據記錄和分析
每次測量后,及時記錄和保存數據,便于后續分析和比較。利用數據管理軟件,可以更方便地對測量結果進行可視化處理和趨勢分析,提高數據分析的效率和準確性。
同惠TH2851-080阻抗分析儀在同軸電纜測量中展現了卓越的性能和可靠性。通過合理的操作和精確的測量,工程師可以全面了解同軸電纜的電氣特性,從而優化系統設計,提高設備的工作效率和穩定性。無論是在研發實驗室還是在生產現場,同惠TH2851-080都能夠為工程師提供強大的技術支持,助力高品質電氣產品的研發和生產,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
