泰克示波器TBS1102X測試紋波方法

　　泰克示波器TBS1102X是一款廣泛應用于電子工程和嵌入式系統開發的工具。作為一名專業工程師，了解如何使用這款示波器測試紋波至關重要，因為紋波是評估電源質量和穩定性的重要指標。本文將詳細介紹如何使用泰克示波器TBS1102X測試紋波。

　　1.了解示波器和紋波

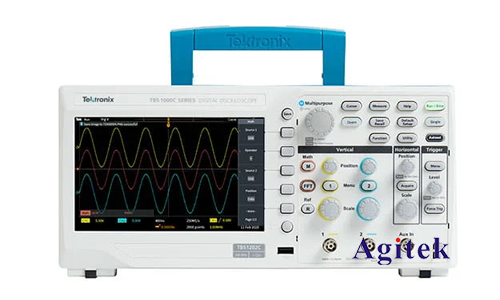

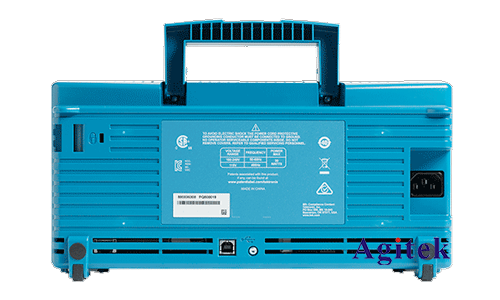

　　泰克示波器TBS1102X是一款雙通道、100 MHz帶寬的數字示波器，擁有2 GS/s的采樣率，適合各種應用場景。紋波通常是指電源輸出中的低頻波動和高頻噪聲，是電源質量的一個重要指標。

　　2.準備工作

　　在進行測試之前，需要準備以下工具和設備：

　　-泰克示波器TBS1102X

　　-測試探頭（最好使用10倍衰減探頭）

　　-被測電源或電路

　　-接地夾

　　3.連接設備

　　1.連接探頭：將示波器探頭連接到TBS1102X的輸入通道上。確保探頭的衰減設置為10倍，以減少高頻干擾的影響。

　　2.接地：將探頭的接地夾連接到被測電源或電路的地線上，確保連接穩固，防止測量過程中的干擾。

　　3.探頭連接到待測點：將探頭的尖端連接到電源輸出端或電路的測試點上。

　　4.設置示波器

　　1.通道設置：打開示波器，選擇正確的通道。使用TBS1102X的“CH1”或“CH2”按鈕選擇您連接探頭的通道。

　　2.垂直設置：調整垂直靈敏度（V/div），使波形適合屏幕顯示。對于紋波測試，通常設置為20 mV/div到100 mV/div。

　　3.水平設置：調整時間基準（time/div），使紋波周期在屏幕上清晰可見。通常，設置為2 ms/div到10 ms/div。

　　4.觸發設置：選擇適當?shù)挠|發模式和觸發電平，以穩定顯示波形。一般選擇“邊沿觸發”（Edge Trigger）模式，并設置觸發電平為波形的中間位置。

　　5.測試紋波

　　1.波形捕捉：在示波器屏幕上觀察波形，確保波形穩定顯示。如果波形不穩定，可以調整觸發電平或使用“自動設置”（Auto Set）功能，讓示波器自動調整到**設置。

　　2.細化調整：通過微調垂直靈敏度和時間基準，使紋波細節更清晰。如果需要，可以使用示波器的“放大”功能（Zoom）仔細觀察紋波細節。

　　3.測量工具：使用TBS1102X的自動測量功能，可以直接測量紋波的峰峰值（Peak-to-Peak）、均方根值（RMS）等參數。按下“測量”（Measure）按鈕，選擇所需的測量參數。

　　6.記錄和分析

　　1.截圖：使用示波器的截圖功能，將波形保存到U盤或內置存儲中，便于后續分析和報告撰寫。

　　2.數據記錄：記錄測量數據，包括峰峰值、均方根值等參數，以及對應的時間基準和垂直靈敏度設置。

　　3.分析結果：根據測量結果評估電源質量。如果紋波值過高，可能需要檢查電源濾波電路或考慮更換電源。

　　7.注意事項

　　1.探頭校準：在測試前，確保示波器探頭已正確校準，避免測量誤差。TBS1102X提供了自動探頭校準功能，可以簡化這一過程。

　　2.環境干擾：測試環境應盡量減少電磁干擾，如關閉不必要的電子設備或使用屏蔽箱。

　　3.安全：確保操作過程中的安全，特別是在測試高電壓或高功率電路時，使用絕緣手套和防護眼鏡。
