羅德與施瓦茨示波器怎么把波形放大

發布日期:2024-05-30 11:36:37         瀏覽數:

  如何使用羅德與施瓦茨示波器放大波形

  在現代電子測量領域,示波器是工程師和技術人員日常工作中不可或缺的工具。羅德與施瓦茨(Rohde&Schwarz)作為知名的測試與測量設備制造商,其示波器以高性能和豐富的功能著稱。本文將為您詳細介紹如何在羅德與施瓦茨示波器上放大波形,以幫助您更高效地進行信號分析和故障排除。

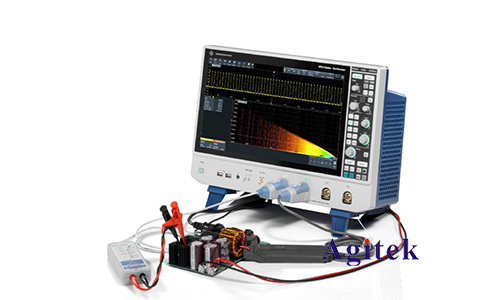

羅德與施瓦茨示波器怎么把波形放大(圖1)

  1.基礎概念

  在討論如何放大波形之前,首先要了解一些基礎概念。示波器的核心功能之一是顯示電信號的波形,通常以時間為橫軸,電壓為縱軸。放大波形即是調整示波器的垂直刻度(Vertical Scale)和水平刻度(Horizontal Scale),以便更清晰地觀察感興趣的信號細節。

  1.1垂直刻度(Vertical Scale)

  垂直刻度決定了示波器屏幕上每格代表的電壓值。調整垂直刻度可以放大或縮小波形的縱向尺寸,使得小幅度信號更易于觀察。

  1.2水平刻度(Horizontal Scale)

  水平刻度決定了示波器屏幕上每格代表的時間值。調整水平刻度可以放大或縮小波形的橫向尺寸,以便更詳細地查看信號的時間特性。

  2.如何放大波形

  現在,讓我們一步步操作,看看如何在羅德與施瓦茨示波器上放大波形。

  2.1調整垂直刻度

  1.選擇通道:首先,確保已經選擇了您要調整的信號通道(如CH1、CH2等)。在羅德與施瓦茨示波器上,通道選擇按鈕通常位于示波器面板的前面或側面。

  2.旋轉垂直刻度旋鈕:找到對應通道的垂直刻度旋鈕(通常標有“VOLTS/DIV”)。順時針旋轉旋鈕會減小每格的電壓值,從而放大波形的縱向尺寸;逆時針旋轉則會增加每格的電壓值,使波形縮小。

  3.微調放大倍數:對于更精細的調節,部分羅德與施瓦茨示波器配備了微調旋鈕或數字輸入方式,可以更精確地設定垂直刻度值。

  2.2調整水平刻度

  1.選擇時間基準:在示波器面板上找到水平刻度旋鈕(通常標有“TIME/DIV”)。調整這個旋鈕可以改變每格代表的時間長度。

  2.旋轉水平刻度旋鈕:順時針旋轉水平刻度旋鈕會減小每格的時間值,從而放大波形的橫向尺寸;逆時針旋轉則會增加每格的時間值,使波形縮小。

  3.使用細調功能:許多羅德與施瓦茨示波器還配有水平位置調節和細調功能,可以幫助您更精確地定位和放大波形的某一部分。

  2.3使用縮放(Zoom)功能

  羅德與施瓦茨的高端示波器通常配備了專用的縮放(Zoom)功能,允許您在主顯示屏上放大特定的波形區域。這一功能特別適合需要詳細分析信號細節的場景。

  1.啟用縮放模式:按下面板上的“Zoom”按鈕,示波器會進入縮放模式。

  2.選擇感興趣的區域:使用導航控制(如方向鍵或旋鈕)在波形上選擇您感興趣的區域。

  3.調整縮放比例:在縮放模式下,您可以進一步調整垂直和水平刻度,以獲得所需的放大倍數和視圖。

  3.實際應用中的注意事項

  在實際應用中,放大波形時需要注意以下幾點:

  3.1避免失真

  過度放大波形可能會導致信號失真,尤其是在帶寬有限的示波器上。確保示波器的帶寬足夠覆蓋信號的頻率范圍,以避免誤導性的測量結果。

  3.2使用探頭衰減

  如果信號幅度過大,可能需要使用探頭衰減(如10X探頭),以避免超出示波器輸入范圍。正確設置探頭衰減系數,確保示波器顯示的電壓值準確無誤。

  3.3適當?shù)挠|發設置

  在放大波形時,合適的觸發設置可以幫助穩定顯示。調整觸發電平和模式,以獲得穩定的波形視圖,避免因信號抖動或噪聲引起的顯示不穩定。

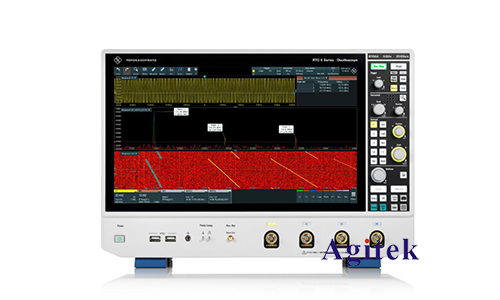

羅德與施瓦茨示波器怎么把波形放大(圖2)

  羅德與施瓦茨示波器提供了多種強大的功能,幫助工程師和技術人員更高效地進行信號測量和分析。通過合理調整垂直和水平刻度,結合使用縮放功能,您可以輕松放大波形,深入觀察和分析信號細節。在使用示波器的過程中,注意避免信號失真、正確設置探頭衰減和觸發條件,將大大提高您的測量準確性和工作效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
