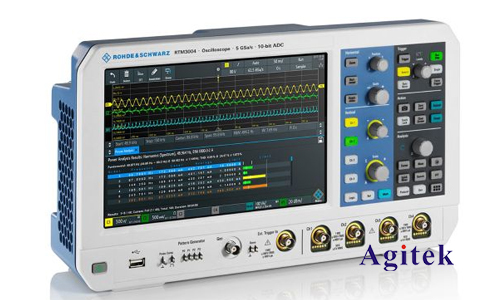

羅德與施瓦茨（Rohde&Schwarz）作為測試和測量領域的領導者，其RTM3004示波器以其卓越的性能和豐富的功能受到廣大工程師的青睞。RTM3004配備了10位ADC（模數轉換器），提供100MHz的帶寬和5GSa/s的采樣率。其高清晰度的顯示屏和直觀的用戶界面使得操作非常簡便，即使對于新手也能快速上手。

　　一、測量準備工作

　　1.安全事項

　　在進行任何電氣測量之前，首先要確保所有設備和操作都符合安全標準。請始終佩戴適當?shù)姆雷o設備，并確保示波器和被測設備正確接地。

　　2.校準與檢查

　　在使用示波器之前，建議進行校準和檢查，以確保測量的準確性。RTM3004提供了自動校準功能，只需按照屏幕上的提示進行操作即可。

　　3.連接探頭

　　正確連接示波器探頭是進行準確測量的前提。對于交流電測量，建議使用高質量的探頭，并確保探頭的接地夾可靠接地。將探頭連接到示波器的輸入通道，并選擇合適的量程。

　　二、基本測量步驟

　　1.設置輸入通道

　　打開示波器后，選擇需要使用的輸入通道。RTM3004示波器通常配備了四個通道，可以同時監測多個信號。在主菜單中選擇“通道設置”，根據被測信號的特點選擇適當?shù)碾妷悍秶婉詈戏绞剑ㄈ鏏C耦合）。

　　2.時間基準和觸發設置

　　為了穩定顯示信號波形，需要適當設置時間基準和觸發。選擇合適的時間基準可以確保波形的清晰顯示。觸發設置是確保波形穩定顯示的關鍵。RTM3004提供了多種觸發模式，包括邊沿觸發、脈寬觸發和視頻觸發等。對于交流電測量，通常選擇邊沿觸發模式，并設置適當?shù)挠|發電平。

　　3.調整顯示

　　使用RTM3004的縮放和移動功能，可以放大或移動波形，以便更詳細地觀察信號。還可以使用光標測量功能，對特定點進行精確的電壓和時間測量。

　　三、數據分析與記錄

　　1.波形分析

　　RTM3004示波器內置了多種波形分析工具，例如FFT（快速傅里葉變換）分析，可以將時間域信號轉換為頻域信號，幫助識別信號中的頻率成分。對于交流電測量，這一功能非常有用，可以分析信號中的諧波成分。

　　2.自動測量功能

　　示波器提供了多種自動測量選項，包括峰值電壓、有效值、電壓均值、頻率和周期等。這些功能可以快速提供被測信號的關鍵參數，減少手動計算的工作量。

　　3.數據保存與導出

　　RTM3004允許用戶將測量數據和波形截圖保存到USB存儲設備或直接傳輸?shù)诫娔X進行進一步分析。通過這種方式，可以方便地記錄和分享測量結果。

　　四、常見問題及解決方案

　　1.信號不穩定

　　如果發現波形顯示不穩定，首先檢查探頭連接是否牢固，并確認觸發設置是否正確。如果問題依舊，嘗試調整示波器的時間基準和觸發電平。

　　2.測量誤差

　　測量誤差可能由多種原因引起，例如探頭衰減設置不正確、示波器校準不當或信號源問題。確保探頭衰減與示波器設置一致，并定期校準示波器。

　　3.干擾信號

　　在測量低頻交流信號時，可能會受到高頻噪聲的干擾。可以使用RTM3004的帶寬限制功能來濾除高頻噪聲，從而獲得更清晰的波形。

　　羅德與施瓦茨的RTM3004示波器是一款功能強大的測量工具，其高精度、高帶寬和豐富的功能使其成為交流電測量的理想選擇，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
