安捷倫示波器UXR0402B測量頻率的方法

發布日期:2024-05-30 11:56:27         瀏覽數:

  在現代電子工程中,頻率測量是一個至關重要的任務,尤其是在高頻信號分析領域。安捷倫(現為Keysight)的UXR系列示波器,以其卓越的性能和精確的測量能力,廣泛應用于通信、電子設計等多個領域。本文將詳細介紹如何使用UXR0402B示波器進行頻率測量,幫助您更好地掌握這一重要技能。

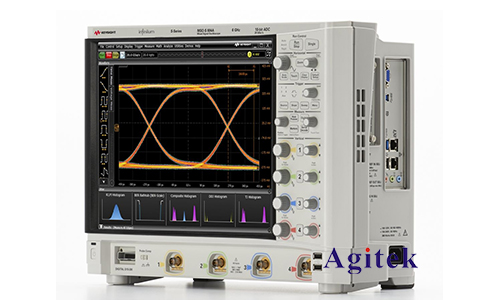

安捷倫示波器UXR0402B測量頻率的方法(圖1)

  設備介紹

  UXR0402B是安捷倫公司推出的一款高性能示波器,具有以下特點:

  -帶寬:40 GHz

  -采樣率:最高256 GSa/s

  -實時頻譜分析:具備強大的實時頻譜分析功能

  -分辨率:高達10位垂直分辨率

  這些特性使得UXR0402B在高頻信號測量中表現出色。下面,我們將分步驟介紹如何使用這款示波器進行頻率測量。

  步驟一:設備連接與配置

  1.連接示波器和信號源:

  -將被測信號源通過同軸電纜連接到示波器的輸入通道。對于高頻信號,建議使用優質的50歐姆同軸電纜,以確保信號的完整性。

  -確認連接牢固,避免信號傳輸過程中出現損耗或干擾。

  2.示波器的基本配置:

  -打開示波器電源,并等待設備啟動完成。

  -根據信號源的頻率和波形特點,選擇合適的輸入通道,并設置適當?shù)鸟詈戏绞剑ˋC或DC耦合)。

  -設置示波器的帶寬限制(如有必要),以過濾掉不需要的高頻噪聲。

  步驟二:信號捕獲與顯示

  1.調整時基和垂直刻度:

  -根據被測信號的頻率,調整示波器的時基(Time Base),以確保能清晰顯示一個或多個周期的波形。

  -調整垂直刻度(Vertical Scale),使波形在屏幕上適當顯示,不至于過大或過小。

  2.觸發設置:

  -設置合適的觸發源和觸發電平,使波形穩定顯示。對于周期性信號,可以選擇邊沿觸發模式(Edge Trigger),并設置上升沿或下降沿觸發。

  -調整觸發電平,使波形在屏幕上穩定顯示。

  步驟三:頻率測量

  1.自動測量功能:

  -使用示波器的自動測量功能是最便捷的方法之一。按下“Measure”按鈕,進入測量菜單。

  -在測量菜單中,選擇“Frequency”選項,示波器將自動計算并顯示當前輸入信號的頻率。

  2.手動測量:

  -如果希望手動測量頻率,可以使用游標功能。在波形顯示區域,啟用游標(Cursors),并將游標放置在兩個相鄰波形的相同點(例如兩個上升沿)。

  -讀出游標之間的時間間隔(ΔT),然后計算頻率(f=1/ΔT)。

  3.FFT分析:

  -UXR0402B示波器還提供強大的頻譜分析功能。選擇FFT(快速傅里葉變換)模式,將時域信號轉換為頻域顯示。

  -在頻譜圖中,可以清晰地看到信號的頻率成分。通過頻譜分析,您可以更準確地測量并分析信號的頻率。

  步驟四:數據記錄與分析

  1.保存測量數據:

  -在完成頻率測量后,可以將測量結果和波形數據保存到本地存儲設備(如U盤)或網絡存儲位置。

  -按下“Save”按鈕,選擇合適的文件格式(如CSV、圖片等),并指定保存位置。

  2.后續數據分析:

  -使用專業的軟件(如Keysight PathWave)對保存的波形和頻譜數據進行進一步分析。

  -結合其他測量數據(如幅度、相位等),進行全面的信號特性分析。

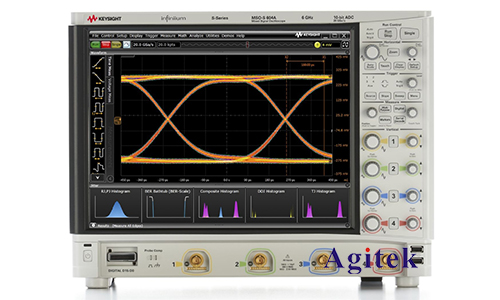

安捷倫示波器UXR0402B測量頻率的方法(圖2)

  通過以上步驟,您可以輕松地使用安捷倫UXR0402B示波器進行頻率測量。無論是自動測量、手動測量,還是通過FFT進行頻譜分析,這款示波器都能為您提供精確的測量結果。掌握這些技巧,將有助于您在電子設計和測試過程中更加游刃有余,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
