安捷倫示波器怎么調帶寬

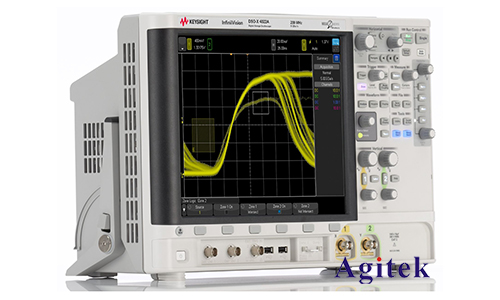

示波器是電子工程師日常工作中不可或缺的工具,而安捷倫(現為Keysight)的示波器以其卓越的性能和可靠性廣受好評。正確調節示波器的帶寬不僅能提高測量精度,還能避免噪聲干擾,為工程師提供更加清晰的信號視圖。本指南將詳細介紹調節安捷倫示波器的帶寬,幫助您在復雜的工作環境中輕松應對各種測量挑戰。
1.理解帶寬的重要性
帶寬是示波器的一個關鍵參數,決定了它能準確測量的信號頻率范圍。帶寬過低可能導致高頻信號失真,而帶寬過高則可能引入過多的噪聲。因此,選擇合適的帶寬對于確保測量精度至關重要。
2.初步設置
2.1設備開機和連接
首先,確保示波器和待測設備正確連接。連接探頭時,要注意探頭的接地與被測電路的接地要一致,避免產生接地回路干擾。然后,打開示波器,等待其完成自檢過程。
2.2自動設置功能
安捷倫示波器通常配備有自動設置(Auto Setup)功能。按下Auto鍵,示波器將自動調整垂直、電平、時基和觸發等參數。這是一個快速獲得初始測量結果的好方法,特別適用于初學者。
3.手動調整帶寬
雖然自動設置功能很方便,但為了獲得**測量結果,往往需要進行手動調整。
3.1選擇合適的帶寬
一般來說,示波器的帶寬應至少是被測信號頻率的五倍。例如,如果您要測量最高頻率為20 MHz的信號,建議選擇帶寬為100 MHz或以上的示波器。
3.2帶寬限制功能
安捷倫示波器提供帶寬限制功能,允許您在全帶寬和有限帶寬之間切換。這對于去除高頻噪聲非常有用。在示波器的菜單中找到帶寬限制選項,可以選擇20 MHz、200 MHz等帶寬限制。
操作步驟:
1.按下“Acquire”鍵或在菜單中找到采集(Acquire)選項。
2.選擇帶寬限制(Bandwidth Limit)功能。
3.根據需要選擇合適的帶寬限制值。
4.調整其他相關參數
4.1時間基和垂直刻度
調節時間基和垂直刻度可以更清晰地觀察信號細節。時間基決定了示波器屏幕上每格表示的時間長度,垂直刻度則決定了每格表示的電壓值。
操作步驟:
1.使用前面板上的旋鈕或觸摸屏調整時間基(Time Base)。
2.調節垂直刻度(Vertical Scale)至合適范圍,使信號完整顯示在屏幕上。
4.2觸發設置
正確的觸發設置可以穩定顯示周期信號,避免信號跳動。觸發電平應設置在信號的中間部分,觸發方式通常選擇邊沿觸發(Edge Trigger)。
操作步驟:
1.按下“Trigger”鍵或進入觸發(Trigger)菜單。
2.選擇觸發源(Trigger Source)和觸發類型(Trigger Type)。
3.調整觸發電平(Trigger Level),使信號穩定顯示。
5.高級設置
5.1數字濾波器
安捷倫示波器支持?jǐn)?shù)字濾波器功能,可以對信號進行高通、低通或帶通濾波,進一步提高測量精度。
操作步驟:
1.進入“Math”或“Analyze”菜單。
2.選擇濾波器(Filter)功能,選擇相應的濾波類型和參數。
5.2高分辨率模式
高分辨率模式(High Resolution Mode)可以通過對采樣數據進行平均處理,降低噪聲,提高信號分辨率。
操作步驟:
1.進入“Acquire”菜單。
2.選擇高分辨率模式。
正確調節安捷倫示波器的帶寬是確保測量精度的重要步驟。通過選擇合適的帶寬、調整時間基和垂直刻度、設置觸發條件以及使用帶寬限制和數字濾波器等功能,您可以在各種復雜的測量環境中獲得準確可靠的測量結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
