羅德與施瓦茨示波器測晶振波形

發布日期:2024-06-13 15:29:39         瀏覽數:

  晶體振蕩器(簡稱晶振)是電子電路中不可或缺的組成部分,其穩定輸出的頻率信號在時鐘信號、通信系統等領域發揮著至關重要的作用。為了確保晶振正常工作并滿足設計要求,對其波形的準確測量顯得尤為重要。羅德與施瓦茨(Rohde&Schwarz)作為業界領先的測試儀器制造商,其示波器以其卓越的性能和功能,成為測量晶振波形的理想選擇。本文將探討如何利用羅德與施瓦茨示波器精確測量晶振波形,并分析波形參數以評估晶振性能。

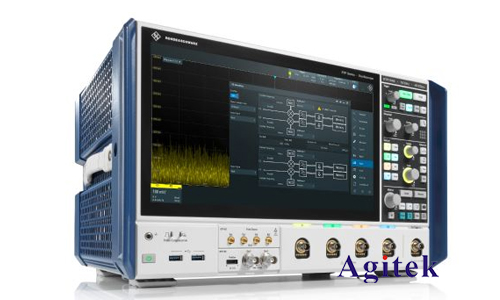

羅德與施瓦茨示波器測晶振波形(圖1)

  羅德與施瓦茨示波器概述

  羅德與施瓦茨示波器以其高帶寬、高采樣率、高精度和豐富的測量功能著稱。其主要特點包括:

  高帶寬和采樣率:能夠捕捉高速信號變化,滿足對高頻率晶振的測量需求。

  高垂直分辨率:提供精確的信號幅度測量,確保對晶振信號的細節刻畫。

  豐富的測量功能:包括頻率、幅度、占空比、上升時間、下降時間等參數測量,滿足對晶振波形多維度的分析需求。

  靈活的觸發功能:允許用戶根據特定條件觸發示波器,方便對晶振信號的特定部分進行測量和分析。

  強大的軟件功能:支持波形分析、數據記錄、報告生成等功能,方便用戶對測量結果進行深入研究。

  測量步驟及參數分析

  利用羅德與施瓦茨示波器測量晶振波形,一般遵循以下步驟:

  1.連接晶振信號:將晶振輸出信號連接到示波器的輸入通道。

  2.設置示波器參數:

  時間刻度:根據晶振頻率選擇合適的時間刻度,確保能夠完整顯示一個或多個晶振周期。

  電壓刻度:根據晶振信號幅度選擇合適的電壓刻度,確保能夠清晰地顯示信號細節。

  觸發:選擇合適的觸發信號源和觸發電平,確保示波器能夠穩定地捕捉晶振信號。

  3.測量波形參數:

  頻率:通過示波器的頻率測量功能,讀取晶振輸出信號的頻率。

  幅度(Vpp):通過示波器的幅度測量功能,讀取晶振輸出信號的峰峰值電壓。

  占空比(Duty Cycle):通過示波器的占空比測量功能,讀取晶振輸出信號的高電平時間占整個周期時間的比例。

  上升時間(Rise Time):通過示波器的上升時間測量功能,讀取晶振信號從低電平上升到高電平所需的時間。

  下降時間(Fall Time):通過示波器的下降時間測量功能,讀取晶振信號從高電平下降到低電平所需的時間。

  波形失真:通過觀察示波器顯示的波形,可以判斷晶振信號是否存在失真,如信號邊緣不平滑、信號周期不穩定等。

  波形參數分析與晶振性能評估

  根據測量得到的晶振波形參數,可以對晶振性能進行評估,主要包括以下方面:

  頻率穩定性:晶振輸出頻率應盡可能穩定,即頻率偏差應盡可能小。通過測量多個周期的頻率值,可以評估晶振的頻率穩定性。

  幅度穩定性:晶振輸出信號幅度應盡可能穩定,即信號幅度波動應盡可能小。通過測量多個周期的信號幅度值,可以評估晶振的幅度穩定性。

  波形失真:晶振輸出波形應盡可能接近理想的正弦波形。通過觀察波形,可以判斷信號是否存在失真,如信號邊緣不平滑、信號周期不穩定等。

  諧波失真:晶振輸出信號中可能會存在諧波失真,即除了基頻信號之外,還存在其他頻率成分的信號。通過示波器的頻譜分析功能,可以觀察信號的諧波成分,評估晶振的諧波失真程度。

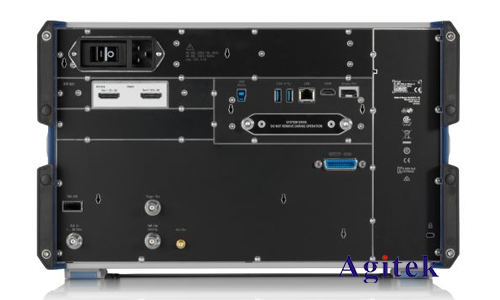

羅德與施瓦茨示波器測晶振波形(圖2)

  羅德與施瓦茨示波器以其卓越的性能和功能,為精確測量晶振波形提供了強有力的工具。通過測量和分析晶振波形參數,可以全面評估晶振性能,確保晶振滿足設計要求,從而保障電子電路的正常運行,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
