普源MSO7054示波器測量i2c總線波形

發布日期:2024-06-13 15:44:21         瀏覽數:

  I2C總線是一種同步串行通信協議,廣泛應用于各種電子設備,如微處理器、傳感器、存儲器等。它以其簡單性、低成本和低功耗的特點而受到青睞。為了準確分析和調試I2C總線通信,需要使用示波器來捕獲和觀察總線上的波形信號。普源MSO7054示波器是一款功能強大的數字示波器,可以輕松地用于測量I2C總線波形,并提供豐富的分析功能。本文將詳細介紹如何使用普源MSO7054示波器測量I2C總線波形,并探討一些關鍵的測量技巧和注意事項。

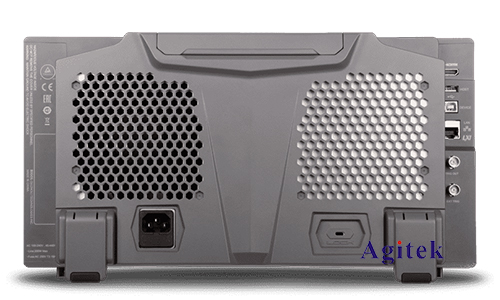

普源MSO7054示波器測量i2c總線波形(圖1)

  I2C總線原理概述

  I2C總線僅需兩根信號線:SDA(數據線)和SCL(時鐘線)。數據在SDA線上雙向傳輸,而SCL線提供時鐘信號以同步數據的發送和接收。I2C總線通信基于主從模式,一個設備作為主設備,控制總線并發出讀寫請求,而其他設備作為從設備,響應主設備的請求。

  普源MSO7054示波器的優勢

  普源MSO7054示波器擁有多項優勢,使其成為測量I2C總線波形的理想工具:

  高采樣率和帶寬:MSO7054具備高采樣率和帶寬,能夠準確地捕獲I2C總線信號的快速變化,并提供清晰的波形細節。

  混合信號測量能力:MSO7054同時具備模擬和數字通道,可以同時測量I2C總線上的模擬信號和數字信號,例如電壓和邏輯電平。

  豐富的觸發功能:MSO7054提供各種觸發方式,包括邊沿觸發、脈沖寬度觸發、邏輯觸發等,可以根據I2C總線的特定事件進行觸發,方便定位和分析目標信號。

  強大的分析工具:MSO7054集成多種分析工具,例如波形測量、頻率分析、協議解碼等,可以深入分析I2C總線通信的數據和時序特征。

  便捷的操控界面:MSO7054擁有直觀的操作界面,并提供多種語言支持,易于上手和使用。

  測量I2C總線波形的步驟

  使用普源MSO7054示波器測量I2C總線波形,一般需要以下步驟:

  1.連接示波器:將示波器的探頭連接到I2C總線的SDA和SCL線。使用示波器的探頭自動識別功能,可以自動識別信號類型和通道設置。

  2.設置觸發方式:選擇合適的觸發方式,例如在SDA線下降沿觸發,或在SCL線高電平觸發。觸發條件應與I2C總線的通信協議相匹配。

  3.設置時基和電壓范圍:調整時基,使示波器可以捕捉到完整的I2C總線信號周期。根據I2C總線的工作電壓,調整電壓范圍,確保信號波形在屏幕上清晰顯示。

  4.觀察和分析波形:觀察示波器顯示的波形,并使用示波器提供的分析工具,例如測量工具、協議解碼器等,分析I2C總線的通信數據和時序特征。

  測量技巧和注意事項

  探頭的選擇:使用示波器提供的低容量探頭,以減少對I2C總線信號的干擾。

  接地:確保示波器和測試設備接地良好,以避免地環路造成的噪聲。

  時序分析:注意I2C總線通信的時序關系,例如SDA線保持高電平時間、SCL線上升和下降沿的相位關系等。

  協議解碼:利用示波器的協議解碼功能,可以自動解碼I2C總線通信的數據,并將其顯示在屏幕上,方便理解和分析。

  信號完整性:如果發現I2C總線信號存在明顯的噪聲或畸變,可能是由于信號完整性問題,需要檢查信號線長度、阻抗匹配和電源質量等因素。

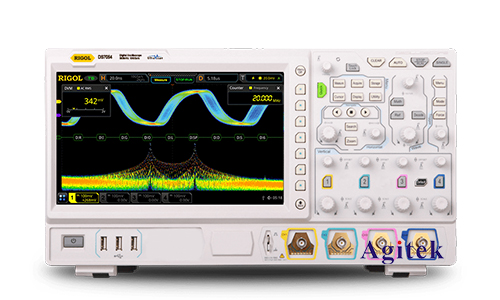

普源MSO7054示波器測量i2c總線波形(圖2)

  普源MSO7054示波器是一款功能強大、操作便捷的數字示波器,可以輕松地用于測量I2C總線波形。通過合理的設置和使用,可以有效地分析和調試I2C總線通信,并提高電子設備的可靠性和穩定性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
