安捷倫示波器電流怎么測

發布日期:2024-06-13 15:54:13         瀏覽數:

  安捷倫示波器作為一款功能強大的儀器,除了電壓測量,還能實現電流測量,為工程師提供更全面的電路分析能力。本文將深入探討安捷倫示波器如何進行電流測量,并介紹其常用的測量方法和注意事項,以幫助用戶充分發揮其功能。

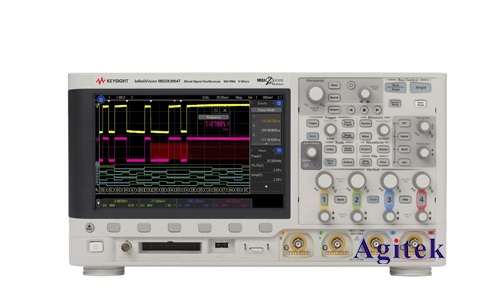

安捷倫示波器電流怎么測(圖1)

  一、安捷倫示波器電流測量原理

  安捷倫示波器通常無法直接測量電流。其電流測量功能是基于電壓測量實現的。通過以下兩種方式將電流轉化為電壓信號,進而進行測量:

  1.電壓采樣法

  這種方法利用電阻或電流傳感器將電流轉化為與之成比例的電壓。

  電阻采樣:將一個已知電阻串聯到電路中,根據歐姆定律(U=IR),通過測量電阻兩端的電壓,即可間接得到流過電阻的電流。這種方法簡單易行,但需要注意電阻的阻值應足夠小,以避免影響電路的正常工作。

  電流傳感器:利用霍爾效應原理,將電流轉化為與之成比例的電壓。這類傳感器精度高,且不會影響電路,適用于高電流測量場景。

  2.電流探頭法

  電流探頭是一種專門用于測量電流的儀器,它內置了磁傳感器,通過測量電流產生的磁場強度來間接測量電流大小。電流探頭通常具有較高的靈敏度,可以測量微弱的電流信號,且不受被測電路的影響。

  二、安捷倫示波器電流測量步驟

  1.選擇合適的測量方法

  根據被測電流的大小、測量精度要求以及電路特點,選擇合適的電流測量方法。

  小電流測量:可以選擇電壓采樣法,利用電阻或低阻抗電流傳感器進行測量。

  大電流測量:可以選擇電流探頭法,使用專用的電流探頭進行測量。

  2.連接測量電路

  電壓采樣法:將電阻或電流傳感器串聯到電路中,并將其輸出端連接到示波器的輸入通道。

  電流探頭法:將電流探頭的夾具環繞在導線上,并將探頭的輸出端連接到示波器的輸入通道。

  3.設置示波器參數

  通道配置:選擇合適的通道并設置輸入阻抗。

  測量范圍:根據預期的電流大小設置合適的測量范圍,以保證信號不被削波。

  時間尺度:設置合適的掃描時間,以觀察電流波形變化。

  觸發方式:設置合適的觸發條件,以確保測量結果的準確性。

  4.進行測量

  觀察波形:觀察示波器顯示的電流波形,分析其大小、頻率、相位等參數。

  測量數據:利用示波器提供的測量功能,讀取電流的峰值、有效值、平均值等數據。

  三、安捷倫示波器電流測量注意事項

  接地問題:注意電流測量電路的接地問題,避免地線回路造成電流測量誤差。

  信號干擾:注意避免外部干擾信號對電流測量結果的影響,必要時使用屏蔽線或低噪聲放大器。

  安全問題:在進行電流測量時,務必注意安全,避免觸電。

  四、安捷倫示波器電流測量應用

  安捷倫示波器電流測量功能在電子電路設計、測試、故障診斷等方面有著廣泛的應用:

  電源電路測試:測量電源輸出電流,判斷其是否符合設計指標。

  電機控制系統測試:測量電機電流,分析其工作狀態并進行故障診斷。

  傳感器信號分析:測量傳感器輸出電流,分析其信號特性并進行數據處理。

  電路故障診斷:測量電路電流,分析其變化規律,定位故障點。

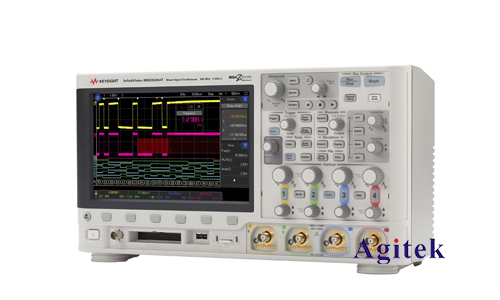

安捷倫示波器電流怎么測(圖2)

  安捷倫示波器強大的電流測量功能為工程師提供了更全面的電路分析手段。掌握其測量原理和操作方法,可以有效地提升工作效率,推動電子產品的設計和研發。在進行電流測量時,注意選擇合適的測量方法,設置正確的參數,并做好安全防護,才能獲得準確可靠的測量結果,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
