泰克示波器捕捉觸發信號:入門指南與進階技巧

發布日期:2024-06-20 16:49:25         瀏覽數:

  在電子電路的設計、調試和測試過程中,信號的觸發捕獲至關重要。它允許我們準確地捕捉到感興趣的信號事件,并對信號進行深入分析。泰克示波器作為電子工程師常用的測試儀器,提供了強大的觸發功能,幫助用戶高效地捕捉觸發信號。本文將從基礎入門到進階技巧,詳細介紹使用泰克示波器捕捉觸發信號的方法,幫助用戶充分利用這一功能。

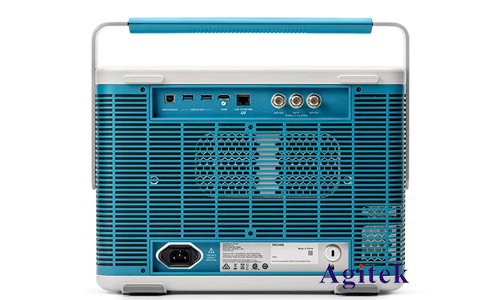

泰克示波器捕捉觸發信號:入門指南與進階技巧(圖1)

  一、觸發信號的基礎概念

  觸發信號是指用來觸發示波器進行數據采集的信號。簡單來說,就是當觸發信號滿足預設條件時,示波器才會開始采集數據,并將其顯示在屏幕上。常見的觸發信號類型包括:

  邊沿觸發:當信號上升或下降沿達到設定的閾值時觸發。

  脈沖寬度觸發:當信號脈沖寬度達到設定值時觸發。

  斜率觸發:當信號斜率達到設定值時觸發。

  邏輯觸發:當信號滿足預設的邏輯條件時觸發。

  視頻觸發:用于捕捉視頻信號中的特定圖像信息。

  二、泰克示波器觸發功能的設置

  泰克示波器提供了豐富的觸發功能,用戶可以通過設置觸發模式、觸發電平、觸發類型等參數來滿足不同的測量需求。

  1.觸發模式:

  自動觸發:示波器自動采集信號,無需觸發條件。

  正常觸發:當觸發條件滿足時,示波器開始采集數據。

  單次觸發:觸發一次后,示波器停止采集數據。

  掃頻觸發:當觸發條件滿足時,示波器以掃頻的方式采集數據。

  2.觸發電平:

  觸發電平是指觸發條件的閾值。例如,在邊沿觸發模式下,觸發電平就是信號上升或下降沿所要達到的電壓值。

  3.觸發類型:

  觸發類型是指觸發信號的種類,例如邊沿觸發、脈沖寬度觸發等。

  三、泰克示波器觸發功能的應用

  1.捕捉特定信號:

  例如,在電路調試過程中,我們可以設置邊沿觸發,并設定觸發電平,捕捉到某個特定信號的上升沿或下降沿。

  2.分析信號頻率:

  設置脈沖寬度觸發,我們可以測量信號的頻率和占空比。

  3.識別信號異常:

  設置邏輯觸發,我們可以捕捉到信號的異常事件,例如信號丟失、信號抖動等。

  四、泰克示波器觸發功能的進階技巧

  1.多通道觸發:

  泰克示波器支持多通道觸發,可以同時設置多個觸發條件,捕捉到多個信號之間的關聯關系。

  2.觸發時間延遲:

  用戶可以設置觸發時間延遲,延遲觸發事件的發生時間,方便觀察觸發點前后的信號變化。

  3.觸發窗口設置:

  通過設置觸發窗口,我們可以縮小觸發范圍,只捕捉到感興趣的信號區域。

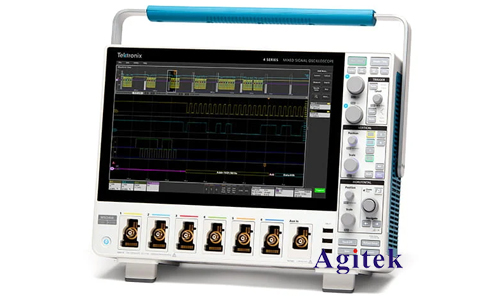

泰克示波器捕捉觸發信號:入門指南與進階技巧(圖2)

  泰克示波器的觸發功能為用戶提供了強大的信號捕捉和分析能力。本文介紹了使用泰克示波器捕捉觸發信號的基本方法,以及一些進階技巧。通過合理利用這些功能,用戶可以高效地完成各種信號測量任務,提高工作效率和測量精度,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
