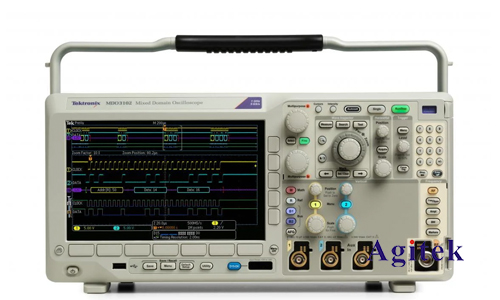

泰克MDO3054示波器測量CAN信號:從設置到分析,全面解析
CAN(Controller Area Network,控制器局域網絡)是一種廣泛應用于汽車電子、工業自動化等領域的串行通信協議。泰克MDO3054示波器作為一款功能強大的混合域示波器,具備測量CAN信號的強大功能,可以幫助用戶深入分析CAN總線上的數據傳輸情況,診斷系統故障,優化系統性能。
一、測量準備
2.1儀器連接
將CAN信號線連接到示波器的CAN通道。
使用示波器的BNC連接器連接地線。
2.2儀器設置
通道設置:選擇合適的通道,設置通道耦合方式(AC或DC),設置輸入阻抗(50歐姆或1兆歐姆)。
觸發設置:選擇CAN觸發模式,設置觸發條件,例如觸發特定標識符或數據內容。
時基設置:根據信號頻率選擇合適的時基。
解碼設置:在示波器菜單中選擇CAN解碼功能,配置解碼參數,如比特率、標識符格式等。
二、波形捕獲
自動捕獲:使用示波器的自動捕獲功能,捕獲CAN總線上的數據。
手動捕獲:使用示波器的手動捕獲功能,在特定的時間點進行信號捕獲。
三、數據分析
波形觀察:通過觀察示波器上的波形,可以直觀地了解CAN信號的傳輸情況。
解碼結果:使用示波器的解碼功能,可以將CAN信號解碼為可讀的數據,包括標識符、數據內容、時間戳等信息。
協議分析:通過對解碼結果的分析,可以識別出CAN總線上的各種報文類型,分析數據傳輸?shù)恼P浴?/span>
四、常見問題分析
信號丟失:檢查信號連接是否良好,檢查CAN總線上的負載是否過高。
數據錯誤:檢查CAN總線上的節點是否正常工作,檢查數據傳輸協議是否正確。
干擾問題:檢查CAN總線周?chē)欠裼袕?qiáng)電磁干擾,采取屏蔽措施減少干擾。
泰克MDO3054示波器強大的功能和易用性,為用戶提供了測量和分析CAN信號的便捷手段。通過本文的詳細介紹,用戶可以輕松掌握CAN信號的測量方法,并有效地分析和解決相關問題,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
