普源DS2102A示波器特定時間波形電壓測量方法

發布日期:2024-06-21 16:02:42         瀏覽數:

  普源DS2102A示波器是一款功能強大的數字存儲示波器,在電子工程、科研等領域得到廣泛應用。它能夠精確測量和記錄各種信號的電壓、頻率、相位等參數,為信號分析和故障診斷提供重要的數據支撐。在實際應用中,我們經常需要測量特定時間段內的波形電壓,本文將介紹如何使用普源DS2102A示波器進行特定時間波形電壓測量,并提供詳細的操作步驟和注意事項。

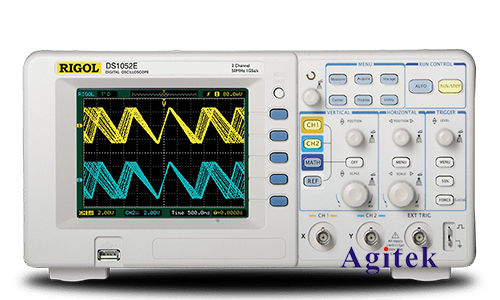

普源DS2102A示波器特定時間波形電壓測量方法(圖1)

  一、測量原理

  DS2102A示波器通過采樣和數字化技術,將模擬信號轉換為數字信號,并存儲在示波器內部的存儲器中。通過設置觸發條件和時間刻度,示波器可以選定特定的時間段進行波形測量,并將測量結果以波形圖的形式顯示在屏幕上。

  、操作步驟

  1.連接被測信號:使用探頭將被測信號連接到示波器的輸入通道。

  2.設置時間刻度:根據需要測量的波形時間范圍,調整示波器的時間刻度。時間刻度設置的越短,可以觀測到的波形時間段越短。

  3.設置觸發條件:選擇合適的觸發條件,以便示波器在特定的時間點開始采樣。觸發條件可以是信號的上升沿、下降沿、特定電壓值等。

  4.設置觸發電平:根據觸發條件,設置觸發電平。觸發電平是觸發事件發生的臨界值。

  5.開始測量:觸發示波器進行測量。示波器將根據設置的觸發條件和時間刻度,捕捉并記錄特定時間段內的波形。

  6.查看測量結果:測量完成后,示波器將在屏幕上顯示波形圖。通過鼠標點擊波形圖上的任意點,可以查看該點的電壓值和時間坐標。

  、注意事項

  1.探頭選擇:選擇合適的探頭,以確保信號能夠準確地傳輸?shù)绞静ㄆ鳌?/span>

  2.探頭補償:為了保證測量結果的準確性,需要對探頭進行補償。補償操作通常需要使用示波器自帶的校準信號。

  3.時間刻度設置:時間刻度的設置要適當,過短會導致無法觀察到完整的波形,過長會導致無法觀察到特定時間段的細節。

  4.觸發條件和觸發電平:觸發條件和觸發電平的選擇要根據被測信號的特點進行。

  5.測量范圍:確保被測信號的電壓值在示波器的測量范圍內。

  、應用舉例

  1.測試脈沖信號上升時間:通過設置觸發條件為上升沿,時間刻度為毫秒級,可以精確測量脈沖信號的上升時間。

  2.測試音頻信號的頻率和波形:通過設置時間刻度為毫秒級,可以觀察到音頻信號的波形,并通過測量波形的周期來計算信號的頻率。

  3.測試電機轉速:通過測量電機轉軸上的霍爾傳感器輸出信號的頻率,可以計算出電機的轉速。

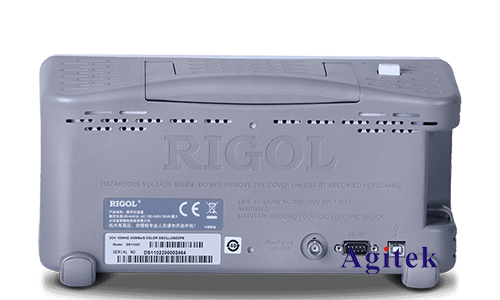

普源DS2102A示波器特定時間波形電壓測量方法(圖2)

  普源DS2102A示波器是一款功能強大的工具,可以用于測量特定時間段內的波形電壓。通過合理設置時間刻度、觸發條件和觸發電平,可以實現精準的測量。本文介紹了DS2102A示波器測量特定時間波形電壓的操作步驟和注意事項,希望能為用戶提供參考,幫助他們更好地利用示波器進行信號分析和故障診斷,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
