使用羅德與施瓦茨RTB2004示波器測量晶振頻率

發布日期:2024-06-24 16:48:42         瀏覽數:

  晶振,又稱晶體振蕩器,是電子設備中不可或缺的頻率源。其產生的精確頻率信號,為各種電路提供時鐘信號、參考頻率以及其它計時功能。準確測量晶振的頻率對于確保電子設備的正常工作至關重要。羅德與施瓦茨RTB2004示波器作為一款功能強大的數字示波器,可以精確地測量晶振頻率,并提供豐富的測量功能和分析工具。本文將詳細介紹使用RTB2004示波器測量晶振頻率的方法,并探討如何利用其功能實現更精確和便捷的測量。

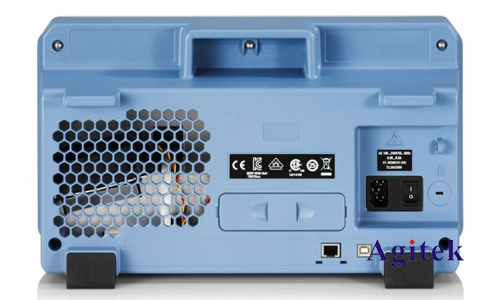

使用羅德與施瓦茨RTB2004示波器測量晶振頻率(圖1)

  1.測量原理

  RTB2004示波器測量晶振頻率的原理基于示波器對信號波形的采樣和分析。示波器通過高速采樣電路,將晶振產生的周期性信號轉換成數字信號,并根據采集到的數據計算信號的頻率。具體來說,示波器通過以下步驟實現測量:

  信號采集:連接晶振輸出信號至示波器輸入通道,確保信號幅度和阻抗匹配示波器輸入。

  波形觀察:在示波器屏幕上觀察晶振信號的波形,確認信號是否為理想的正弦波或方波,并觀察其幅度、占空比等參數。

  頻率測量:使用示波器的頻率測量功能,通過計算兩個相鄰波峰或波谷之間的時間間隔,得到晶振頻率。

  誤差分析:考慮示波器采樣率、時間基準精度以及信號噪聲等因素,評估測量結果的誤差范圍。

  2.測量步驟

  使用RTB2004示波器測量晶振頻率的操作步驟如下:

  2.1連接晶振和示波器

  選擇合適的探頭連接至示波器輸入通道。對于晶振信號,通常使用高阻抗探頭以避免對信號造成干擾。

  連接晶振輸出端至探頭,確保連接牢固。

  2.2設置示波器參數

  時間基準:設置合適的時基范圍,以便清晰地觀察晶振信號的波形。通常選擇大于晶振頻率周期的時基。

  垂直刻度:調整垂直刻度,使晶振信號的波形占據屏幕的大部分,便于觀察和測量。

  觸發方式:選擇合適的觸發方式,例如邊沿觸發,使示波器穩定地捕獲晶振信號的波形。

  觸發電平:設置合適的觸發電平,確保示波器能夠在預期的時間點觸發。

  2.3測量晶振頻率

  使用示波器的頻率測量功能,在屏幕上選擇測量范圍。

  選擇合適的測量模式,例如平均值、峰峰值或有效值等。

  示波器會自動計算并顯示測量結果,即晶振頻率。

  2.4分析測量結果

  觀察示波器顯示的波形,確認其是否為理想的正弦波或方波,并觀察其幅度、占空比等參數是否符合預期。

  檢查測量結果的誤差范圍,評估其是否滿足測量精度要求。

  分析測量結果可能存在的誤差來源,例如示波器采樣率、時間基準精度、信號噪聲等。

  3.提高測量精度的方法

  使用更高采樣率的示波器,可以提高測量精度。

  使用更精密的時基參考信號,可以降低測量誤差。

  使用低噪聲探頭,可以減少信號噪聲對測量結果的影響。

  使用平均值測量模式,可以提高測量結果的穩定性和準確性。

  使用示波器的頻率計數功能,可以更精確地測量頻率。

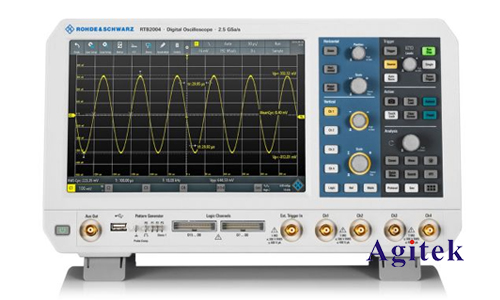

使用羅德與施瓦茨RTB2004示波器測量晶振頻率(圖2)

  羅德與施瓦茨RTB2004示波器是一款功能強大且易于使用的數字示波器,可以精確測量晶振頻率。通過本文介紹的測量步驟和提高測量精度的方法,用戶可以方便地進行晶振頻率測量,并獲得準確可靠的測量結果,從而為電子設備的研發和測試提供可靠的保障,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
