泰克示波器獲取通道相位差

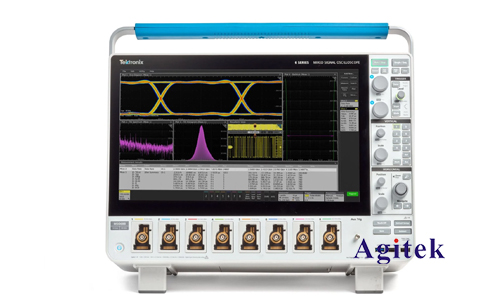

在電子電路設計和測試中,準確測量信號之間的相位差至關重要。相位差反映了不同信號之間的同步關系,對于判斷信號的傳輸延遲、判斷電路穩定性、分析信號的頻率特性等方面起著關鍵作用。泰克示波器作為一種功能強大的測試儀器,提供了多種方法來獲取信號之間的相位差。
一、利用時間差獲取相位差:
最直觀的獲取相位差的方法是測量兩個信號波形的時間差,然后根據波形周期和時間差計算出相位差。
原理:相位差是兩個信號之間時間差與信號周期之比,用公式表示為:
相位差=(時間差/周期)360°
方法:
1.在示波器上同時顯示兩個通道的信號波形;
2.找到兩個信號波形上的對應點,例如兩個正弦波的波峰或波谷;
3.測量這兩個對應點之間的時間差;
4.測量信號的周期;
5.根據公式計算出相位差。
二、利用頻率響應獲取相位差:
對于某些信號,尤其是頻率較高的信號,直接測量時間差可能會受到儀器精度和信號噪聲的影響。在這種情況下,可以利用示波器的頻率響應功能進行相位差測量。
原理:示波器可以將輸入信號轉換為頻譜,并顯示不同頻率成分的幅度和相位信息。通過比較兩個通道在相同頻率下的相位信息,即可得到相位差。
方法:
1.在示波器上選擇頻率響應模式;
2.設置合適的頻率范圍和分辨率;
3.觀察兩個通道在相同頻率下的相位信息;
4.計算兩個相位信息之間的差值,即為相位差。
三、利用數學計算獲取相位差:
除了上述方法外,還可以利用示波器提供的數學計算功能,例如FFT、相位計算等,直接獲取相位差。
原理:利用數學公式和算法對示波器采集到的信號進行處理,直接計算出相位差。
方法:
1.設置示波器的數學計算功能;
2.選擇合適的計算公式和參數;
3.執行計算,得到相位差的結果。
四、應用場景:
相位差測量在電子電路設計和測試中具有廣泛的應用,例如:
電路分析:測量不同電路節點之間的信號相位差,判斷電路的時序關系、信號傳輸路徑、電路穩定性等;
信號處理:針對特定信號進行相位補償或濾波處理,改善信號質量,提高系統性能;
信號完整性:評估信號在傳輸過程中的質量,分析信號延遲、反射、串?dāng)_等問題,確保信號完整性。
五、注意事項:
測量誤差:相位差的測量結果會受到示波器本身的精度、信號噪聲、測試環境等因素的影響。
信號類型:不同的信號類型需要采用不同的測量方法。例如,對于周期性信號,可以使用時間差法;而對于非周期性信號,則需要使用頻率響應法或數學計算法。
測試環境:測試環境也會對測量結果產生影響,例如,溫度、濕度、電磁干擾等。
泰克示波器提供了多種獲取通道相位差的方法,涵蓋了時間差測量、頻率響應分析、數學計算等多種技術。選擇合適的方法和設置合適的測量參數,可以幫助用戶準確、有效地測量信號之間的相位差,并應用于電路分析、信號處理、信號完整性等領域。
