泰克示波器測量波形周期和幅度

發布日期:2024-06-25 16:56:26         瀏覽數:

  泰克示波器作為電子測量領域最常用的儀器之一,其功能強大,應用廣泛。對于理解和分析電子信號,泰克示波器提供了直觀且精確的測量手段。本文將詳細介紹如何使用泰克示波器精確測量波形周期和幅度,并提供一些實用技巧,幫助用戶更好地掌握示波器的應用。

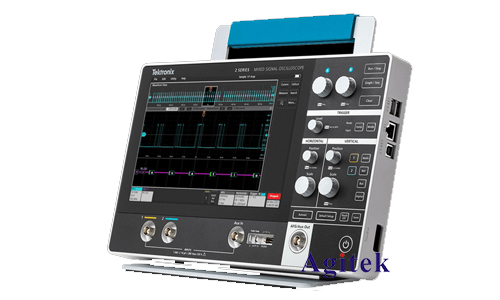

泰克示波器測量波形周期和幅度(圖1)

  一、泰克示波器的基本操作

  在開始測量之前,我們需要了解泰克示波器的基本操作。以下是一些關鍵步驟:

  1.連接信號源:使用合適的探頭將信號源連接到示波器的輸入通道。

  2.設置時間刻度和電壓刻度:通過調整時間刻度和電壓刻度,將信號波形清晰地顯示在屏幕上。

  3.觸發設置:設置合適的觸發方式和觸發電平,確保信號波形穩定地顯示。

  4.波形測量:通過示波器提供的測量功能,可以測量波形的周期、幅度、頻率、占空比等參數。

  二、測量波形周期

  波形周期是指波形完成一個完整循環所需的時間。使用泰克示波器測量波形周期的方法如下:

  1.使用光標測量:在示波器屏幕上,使用光標工具選擇波形上的兩個相鄰峰值或谷值,然后讀取光標之間的水平距離,即為波形的周期。

  2.使用測量功能:大多數泰克示波器都內置了自動測量功能,可以通過選擇"周期"測量參數,直接讀取波形的周期值。

  3.使用頻率測量功能:波形周期和頻率是互為倒數的關系,因此可以先測量波形的頻率,然后計算得到周期。

  三、測量波形幅度

  波形幅度是指波形從峰值到谷值之間的電壓差。使用泰克示波器測量波形幅度的方法如下:

  1.使用光標測量:在示波器屏幕上,使用光標工具選擇波形上的峰值和谷值,然后讀取光標之間的垂直距離,即為波形的幅度。

  2.使用測量功能:通過選擇"幅度"測量參數,直接讀取波形的幅度值。

  3.使用電壓測量功能:也可以通過測量波形峰值和谷值的電壓值,然后計算得到波形的幅度。

  四、測量技巧

  1.選擇合適的探頭:使用合適的探頭可以提高測量精度。

  2.調整時間刻度和電壓刻度:適當調整時間刻度和電壓刻度,可以將波形清晰地顯示在屏幕上,方便測量。

  3.設置合適的觸發方式:設置合適的觸發方式,可以保證波形穩定地顯示,避免測量誤差。

  4.使用自動測量功能:盡量使用示波器提供的自動測量功能,可以節省時間,提高測量效率。

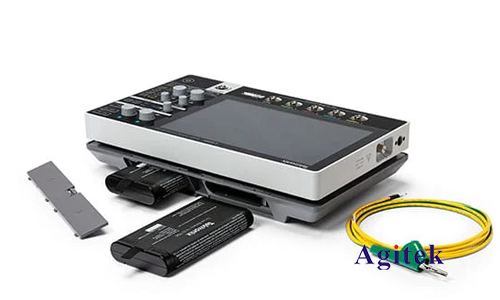

泰克示波器測量波形周期和幅度(圖2)

  本文詳細介紹了如何使用泰克示波器精確測量波形周期和幅度,并提供了一些實用技巧,幫助用戶更好地理解和應用示波器進行信號分析。掌握示波器的使用方法,可以幫助用戶更好地理解和分析電子信號,進而進行電路設計、故障診斷等工作,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
