泰克MDO4104C示波器測量頻率的方法

發布日期:2024-06-25 16:58:30         瀏覽數:

  泰克MDO4104C示波器是一款功能強大的混合域示波器,其集成了示波器、頻譜分析儀、協議分析儀等多種功能,在電子電路測試、信號分析和故障診斷等領域有著廣泛的應用。其中,頻率測量是示波器一項重要的功能,可以幫助用戶精確測量信號的頻率,進而分析電路性能、識別故障原因等。本文將詳細介紹使用泰克MDO4104C示波器進行頻率測量的多種方法,并分析其優缺點以及適用范圍。

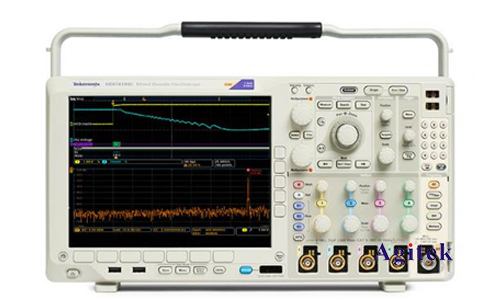

泰克MDO4104C示波器測量頻率的方法(圖1)

  1.頻率計模式

  泰克MDO4104C示波器內置頻率計功能,能夠直接顯示信號的頻率。使用該模式進行頻率測量非常方便,只需將信號連接到示波器的輸入通道,并在顯示屏上選擇“頻率計”模式即可。該模式適用于測量周期性信號的頻率,例如正弦波、方波、三角波等。

  優點:操作簡便,無需進行復雜設置,即可快速獲得信號頻率。

  缺點:測量精度受信號頻率和示波器采樣率的影響,對于非周期性信號無法進行準確測量。

  2.FFT分析

  FFT(快速傅里葉變換)是一種常用的信號分析技術,可以將時域信號轉化為頻域信號,并顯示信號的頻率成分。泰克MDO4104C示波器內置FFT分析功能,用戶可以通過設置參數進行頻譜分析,并識別信號的主要頻率成分。

  優點:可以測量信號的多種頻率成分,適用于分析復雜信號的頻率特性。

  缺點:FFT分析需要一定時間進行計算,可能會導致測量結果延遲。同時,F(xiàn)FT分析的精度也受信號長度和采樣率的影響。

  3.頻率計數

  頻率計數是一種傳統的頻率測量方法,利用示波器的觸發功能,計數一定時間內的信號周期數,并通過周期數和測量時間計算信號的頻率。

  優點:測量精度較高,可以減少采樣率和信號長度對測量結果的影響。

  缺點:操作步驟較復雜,需要設置觸發條件和計數時間。

  4.誤差分析

  在使用示波器進行頻率測量時,需要注意誤差的影響。主要誤差來源包括:

  示波器采樣率:示波器的采樣率越高,測量精度越高。

  信號幅度:信號幅度過低,可能會導致測量結果不準確。

  觸發條件:觸發條件設置不當,可能會導致計數錯誤。

  噪聲和干擾:噪聲和干擾會影響信號的周期性,進而影響頻率測量精度。

  5.實際操作步驟

  頻率計模式:

  1.將信號連接到示波器的輸入通道。

  2.在示波器顯示屏上選擇“頻率計”模式。

  3.讀取顯示屏上的頻率值。

  FFT分析:

  1.將信號連接到示波器的輸入通道。

  2.選擇“頻譜分析”模式。

  3.設置FFT參數,例如窗口函數、采樣率等。

  4.在頻譜圖中觀察信號的頻率成分。

  頻率計數:

  1.將信號連接到示波器的輸入通道。

  2.設置觸發條件,確保示波器可以準確觸發。

  3.設置計數時間,通常選擇較長的測量時間以提高精度。

  4.讀取示波器顯示的計數結果,并根據計數時間計算頻率。

  6.注意事項

  使用示波器測量頻率時,需要確保信號幅度足夠大,以保證測量結果的準確性。

  選擇合適的觸發條件,確保示波器可以準確觸發,避免計數錯誤。

  注意示波器采樣率,選擇合適的采樣率可以提高測量精度。

  對于噪聲和干擾較大的信號,需要進行適當?shù)臑V波處理,以減小誤差。

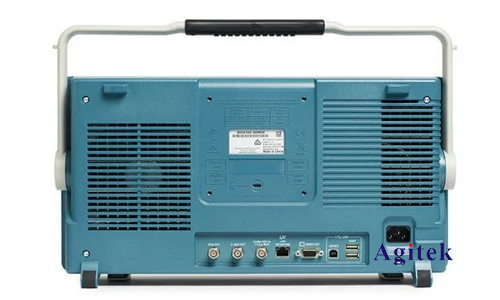

泰克MDO4104C示波器測量頻率的方法(圖2)

  泰克MDO4104C示波器提供了多種頻率測量方法,用戶可以根據實際需求選擇合適的測量方法,并注意誤差來源和操作步驟,以確保測量結果的準確性。通過使用示波器進行頻率測量,用戶可以更好地分析電路性能、識別故障原因,提高測試效率和工作效率,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
