羅德與施瓦茨示波器測量can信號

發布日期:2024-06-26 16:54:59         瀏覽數:

  隨著汽車電子技術的飛速發展,CAN總線已成為車載網絡通信的關鍵技術。為了確保汽車電子系統的可靠性和安全性,對CAN信號的精確測量至關重要。羅德與施瓦茨(Rohde&Schwarz)作為全球領先的測試與測量設備供應商,其示波器系列產品憑借著高性能、靈活性和易用性,為CAN信號測量提供了強大的工具。本文將深入探討羅德與施瓦茨示波器在CAN信號測量方面的應用,并提供實踐指南,幫助用戶有效地進行CAN信號分析和診斷。

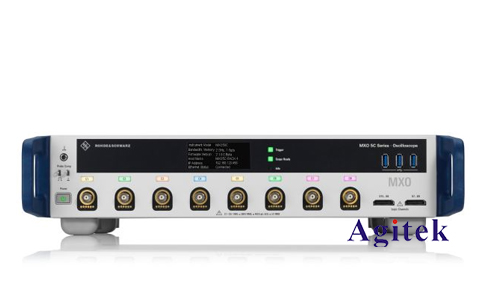

羅德與施瓦茨示波器測量can信號(圖1)

  一、CAN信號測量原理

  CAN總線是一種基于控制器局域網絡(Controller Area Network)的串行通信協議,廣泛應用于汽車、工業自動化、醫療設備等領域。其特點是高速、可靠、靈活,能夠?qū)崿F(xiàn)多個節點之間的實時通信。

  CAN信號是一種差分信號,使用兩根線(CAN-H和CAN-L)進行數據傳輸。數據以非歸零(NRZ)編碼方式傳輸,每個數據位對應一個時間段,信號在時間段內保持高電平或低電平表示不同的數據值。

  二、羅德與施瓦茨示波器在CAN信號測量中的優勢

  羅德與施瓦茨示波器在CAN信號測量方面具有以下優勢:

  高帶寬和采樣率:羅德與施瓦茨示波器擁有高帶寬和采樣率,能夠精準捕捉CAN信號的快速變化,確保信號完整性和精度。

  靈活的觸發功能:示波器提供豐富的觸發模式,包括邊緣觸發、邏輯觸發、模式觸發等,可以方便地鎖定特定的CAN事件,并進行精確的測量和分析。

  強大的解碼功能:羅德與施瓦茨示波器內置CAN協議解碼功能,可以自動識別和解碼CAN信號,將數據以易于理解的格式顯示,方便用戶進行分析和診斷。

  豐富的測量參數:示波器提供多種測量參數,包括信號幅度、頻率、上升時間、下降時間、脈沖寬度等,可以全面評估CAN信號的質量和性能。

  強大的分析工具:示波器集成了強大的分析工具,例如數字濾波、波形數學運算、頻譜分析等,可以深入挖掘CAN信號的特征,幫助用戶解決復雜的診斷問題。

  三、羅德與施瓦茨示波器測量CAN信號的實踐步驟

  1.連接示波器:將示波器通過探頭連接到CAN總線的CAN-H和CAN-L信號線。

  2.設置觸發:根據需要選擇合適的觸發模式,例如邊緣觸發、邏輯觸發等,確保示波器能夠正確捕捉目標信號。

  3.配置解碼:開啟示波器的CAN協議解碼功能,并設置解碼參數,例如數據率、標識符等。

  4.測量和分析:觀察解碼后的CAN數據,利用示波器的測量功能和分析工具,對信號進行分析和診斷。

  四、典型應用場景

  羅德與施瓦茨示波器在CAN信號測量中擁有廣泛的應用場景,例如:

  CAN總線協議測試:驗證CAN總線通信協議的正確性和可靠性。

  CAN信號質量分析:評估CAN信號的幅度、噪聲、抖動等指標,確保信號質量符合規范要求。

  CAN通信故障診斷:分析CAN總線通信故障的原因,幫助用戶快速解決問題。

  CAN網絡性能優化:優化CAN網絡的帶寬利用率和通信效率。

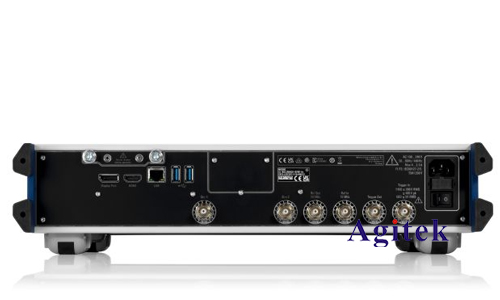

羅德與施瓦茨示波器測量can信號(圖2)

  羅德與施瓦茨示波器作為一種高性能、靈活、易用的工具,為CAN信號測量提供了強大的解決方案。通過本文的介紹,相信用戶能夠更好地理解羅德與施瓦茨示波器在CAN信號測量中的應用,并掌握有效地進行CAN信號分析和診斷的技巧,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
