泰克TBS2104X示波器測量頻率的方法

發布日期:2024-07-04 16:57:33         瀏覽數:

  泰克TBS2104X示波器是一款功能強大的數字示波器,能夠進行多種信號分析,其中包括頻率測量。頻率測量是電子工程領域中一項常見的測量任務,它可以幫助我們了解信號的周期性變化規律,并進行電路分析、故障診斷等工作。本文將詳細介紹使用泰克TBS2104X示波器進行頻率測量的多種方法,旨在幫助用戶更好地掌握示波器的使用技巧,提升測量效率。

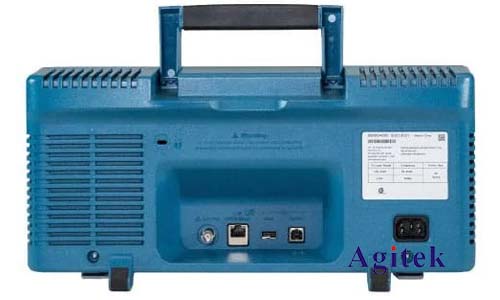

泰克TBS2104X示波器測量頻率的方法(圖1)

  一、自動頻率測量

  泰克TBS2104X示波器內置自動頻率測量功能,能夠快速便捷地獲得信號的頻率信息。具體操作步驟如下:

  1.連接信號:將待測信號連接到示波器的輸入通道。

  2.設置觸發:選擇合適的觸發模式和觸發電平,確保波形穩定顯示。

  3.啟用自動測量:在示波器界面中找到“測量”選項,并選擇“頻率”或“周期”。

  4.讀取測量結果:示波器屏幕上會顯示測得的頻率值,通常以Hz或kHz為單位。

  二、手動頻率測量

  在某些情況下,自動測量功能可能無法滿足需求,例如當信號頻率變化較快或信號不穩定時。這時可以采用手動頻率測量方法,其原理是利用示波器屏幕上的時間刻度和信號周期進行計算。

  1.設置時間刻度:將示波器的時間刻度調整至合適的范圍,確保至少能顯示一個完整的信號周期。

  2.測量周期:使用示波器的光標功能測量一個完整的信號周期的時間長度,以秒為單位。

  3.計算頻率:利用公式`頻率=1/周期`計算信號的頻率。

  三、其他測量技巧

  除了上述方法外,還可以使用一些技巧來提高頻率測量的精度和效率:

  使用FFT分析:示波器內置的FFT分析功能可以將時域信號轉換為頻域信號,并顯示信號的頻譜圖,方便觀察信號的頻率成分。

  使用頻率計數器:如果需要進行高精度頻率測量,可以使用外接頻率計數器,其測量精度更高,可以達到納秒級。

  調整信號帶寬:對于一些頻率變化較快的信號,可以適當調整示波器的帶寬,以提高測量精度。

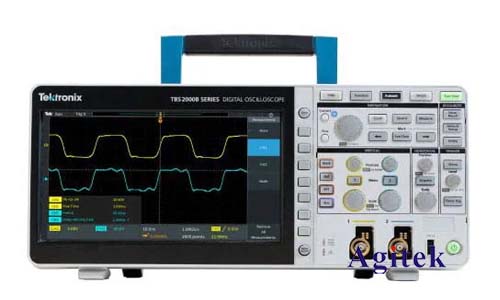

泰克TBS2104X示波器測量頻率的方法(圖2)

  泰克TBS2104X示波器提供了多種頻率測量方法,用戶可以根據實際需求選擇合適的測量方法,并結合一些技巧,提高測量精度和效率。希望本文能夠幫助用戶更好地掌握示波器使用技巧,提升信號分析能力,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
