普源示波器各參數含義

發布日期:2024-07-04 16:58:52         瀏覽數:

  普源示波器作為電子測試和測量領域的常用儀器,在電路設計、故障診斷、信號分析等方面發揮著重要作用。為了充分發揮示波器的功能,理解其各個參數的含義至關重要。本文將對普源示波器常用參數進行詳細解析,幫助用戶更好地掌握示波器的功能和選擇合適的型號。

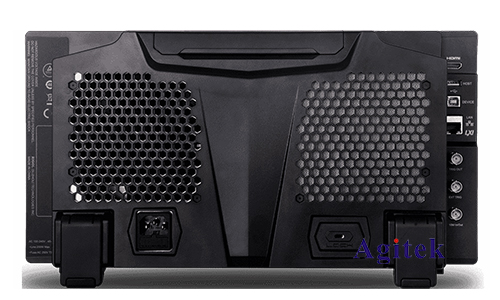

普源示波器各參數含義(圖1)

  1.通道

  通道是指示波器可以同時測量和顯示的信號數量。普源示波器通常提供2、4或更多個通道,每個通道可以獨立設置參數。多通道示波器可以同時觀察多個信號之間的關系,例如時序關系、幅度關系等,有利于進行多信號分析和故障診斷。

  2.帶寬

  帶寬是指示波器可以準確測量和顯示的最高頻率信號。示波器的帶寬決定了其所能處理的信號范圍,帶寬越高,能夠測量的信號頻率越高。例如,一個100 MHz帶寬的示波器可以準確測量100 MHz及以下的信號,而對于高于100 MHz的信號,則可能出現失真或無法顯示。

  3.采樣率

  采樣率是指示波器每秒鐘采集信號的樣本數量,單位為樣本/秒(Sa/s)或兆樣本/秒(MSa/s)。采樣率越高,能夠更準確地捕捉快速變化的信號,并提供更詳細的信號波形。例如,一個1 GSa/s的示波器可以每秒采集10億個信號樣本,能夠捕捉到頻率高達500 MHz的信號。

  4.垂直分辨率

  垂直分辨率是指示波器顯示信號波形的分辨能力,通常用位數表示。垂直分辨率越高,示波器能夠顯示更細微的信號變化,提高測量精度。例如,一個8位垂直分辨率的示波器可以顯示256個不同的電壓等級,而一個10位垂直分辨率的示波器可以顯示1024個不同的電壓等級,能夠更加精確地捕捉信號變化。

  5.時間基準

  時間基準是指示波器顯示信號波形的時間范圍,通常以時間/格表示。時間基準決定了示波器顯示信號波形的橫坐標刻度,時間基準越短,可以顯示更短時間內的信號變化,有利于觀察信號的細節。例如,一個1 ms/格的時間基準可以顯示1毫秒內的信號變化,而一個100 ns/格的時間基準可以顯示100納秒內的信號變化。

  6.觸發

  觸發是指示波器根據特定條件開始采集和顯示信號。觸發功能可以確保示波器只采集和顯示感興趣的信號部分,提高測量效率。常見的觸發方式包括邊緣觸發、脈沖觸發、斜率觸發等。

  7.測量功能

  普源示波器通常提供豐富的測量功能,例如頻率測量、電壓測量、周期測量、占空比測量等,方便用戶快速獲取信號參數信息。

  參數選型建議

  選擇合適的示波器需要綜合考慮其參數指標,根據實際應用場景和測量需求進行選擇。例如:

  如果需要測量高頻信號,需要選擇帶寬較高的示波器。

  如果需要捕捉快速變化的信號,需要選擇采樣率較高的示波器。

  如果需要進行精確測量,需要選擇垂直分辨率較高的示波器。

  如果需要觀察信號的細節,需要選擇時間基準較短的示波器。

  應用案例

  普源示波器在電子測試和測量領域有著廣泛的應用,例如:

  電路設計與調試:觀察信號波形,分析電路性能,調試電路參數。

  故障診斷:分析信號異常,定位故障位置,解決電路問題。

  信號分析:分析信號頻率、幅度、相位等參數,進行信號處理和分析。

普源示波器各參數含義(圖2)

  了解普源示波器的各個參數含義,能夠幫助用戶更深入地理解示波器的功能,并選擇合適的型號進行應用。本文詳細介紹了示波器主要參數的含義、選型建議和應用案例,希望能為用戶提供幫助,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
