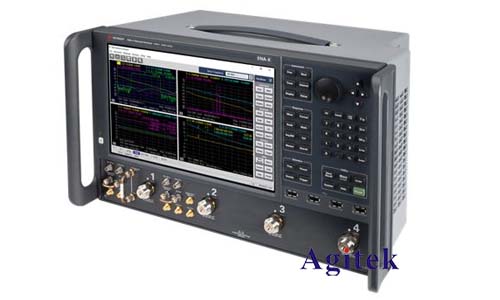

是德矢量網絡分析儀測阻抗
一、矢量網絡分析儀概述
矢量網絡分析儀(VNA)是一種用于測量和分析信號在電路或系統中傳輸和反射特性的儀器。它通過發射特定頻率的信號并測量信號在傳播過程中的幅度和相位變化來實現對電路或系統的分析。VNA的主要功能包括:
阻抗測量:測量電路或器件在特定頻率下的輸入和輸出阻抗,用于評估器件的性能和匹配狀態。
S參數測量:測量電路或器件的散射參數,用于分析信號在不同端口之間的傳輸和反射情況。
網絡分析:分析電路或系統的頻率響應特性,例如帶寬、增益、相位特性等。
二、是德科技矢量網絡分析儀測量阻抗原理
是德科技VNA測量阻抗的原理基于阻抗匹配原理。當信號源的阻抗與負載的阻抗相匹配時,信號可以最大程度地傳輸?shù)截?fù)載,而不會產生反射。VNA通過測量反射系數(S11)來確定阻抗,反射系數的大小反映了信號在負載上的反射程度。
VNA采用矢量測量技術來獲取阻抗信息。它通過發射已知幅度和相位的信號,并測量反射信號的幅度和相位,從而獲得反射系數。根據反射系數,VNA可以計算出負載的阻抗值。
三、是德科技矢量網絡分析儀測量阻抗步驟
使用是德科技VNA測量阻抗一般需要以下步驟:
1.連接設備:將VNA連接到待測電路或器件。
2.設置測量參數:設置頻率范圍、功率等級、測量類型等參數。
3.校準VNA:進行校準操作以消除測試系統本身的誤差。
4.進行測量:啟動VNA進行阻抗測量。
5.分析結果:VNA會顯示測量結果,包括阻抗值、反射系數、相位信息等。
四、是德科技矢量網絡分析儀測阻抗的應用
是德科技VNA測阻抗在各個領域都有廣泛的應用,以下列舉一些常見應用:
1.天線設計與測試
VNA可用于測量天線的輸入阻抗,分析天線匹配狀態,優化天線設計。
2.電路調試與分析
VNA可用于測量電路的阻抗特性,分析電路的頻率響應,調試電路參數。
3.材料特性分析
VNA可用于測量材料的介電常數、磁導率等特性,用于材料研究和開發。
4.無線通信系統測試
VNA可用于測量無線通信設備的輸入阻抗,分析信號傳輸特性,測試設備性能。
五、案例分析
以下案例展示了是德科技VNA在實際應用中的價值:
1.基于VNA的天線阻抗匹配優化
某公司研發了一種新型天線,為了優化天線的阻抗匹配,工程師使用是德科技VNA對天線進行了阻抗測量,并根據測量結果調整天線的結構參數,最終實現了天線與信號源的**匹配,提高了天線效率。
2.使用VNA分析電路故障
某工程師在調試一個電路時發現電路無法正常工作,他使用是德科技VNA對電路進行了阻抗測量,發現電路中一個元件的阻抗偏離了設計值,經過進一步分析,他找到了電路故障點并進行了修復。
是德科技矢量網絡分析儀是一款功能強大且用途廣泛的測試儀器。其測阻抗能力為理解和優化電路性能提供了關鍵信息,在各個領域都有著重要的應用價值,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
