是德DSOX4154A示波器測試電流波形怎么設置

發布日期:2024-07-04 17:05:39         瀏覽數:

  是德科技DSOX4154A數字存儲示波器是一款功能強大的工具,可用于各種電子電路測試和故障排除。其中,電流波形測量是常見應用之一。本文將詳細介紹如何使用DSOX4154A示波器進行電流波形測試,并提供一些實用技巧,幫助您更好地理解和應用該功能。

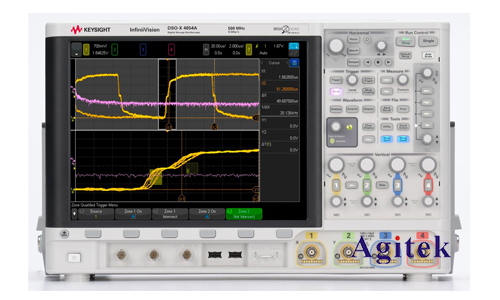

是德DSOX4154A示波器測試電流波形怎么設置(圖1)

  電流測量方法

  DSOX4154A示波器本身不具備直接測量電流的能力,但可以通過以下兩種方法進行電流波形測量:

  1.電流探頭法:使用專門的電流探頭將被測電流轉換為電壓信號,然后通過示波器進行測量。電流探頭通常包含一個高精度磁芯,通過安培定律將電流轉換為電壓輸出。

  2.電阻分壓法:將一個已知阻值的電阻串聯到被測電路中,并利用歐姆定律(U=IR)計算電流。示波器測量電阻兩端的電壓,然后通過公式計算得到電流。

  具體操作步驟

  以下以電流探頭法為例,介紹DSOX4154A示波器進行電流波形測試的具體操作步驟:

  步驟一:連接電流探頭

  1.選擇合適的電流探頭,并根據其說明書進行連接。

  2.將電流探頭的探針夾在被測電路的電流路徑上,確保探頭與電路形成閉合回路。

  步驟二:設置示波器參數

  1.通道選擇:將示波器的通道設置為與電流探頭連接的通道。

  2.垂直刻度:根據電流探頭的靈敏度和被測電流的范圍,調整垂直刻度,確保波形顯示在屏幕上。

  3.時間刻度:設置時間刻度,以顯示整個波形周期。

  4.觸發:選擇合適的觸發模式,例如邊沿觸發,并設置觸發電平,以確保示波器能夠穩定捕捉到波形。

  步驟三:觀察和分析波形

  1.開始測量,觀察示波器顯示的電流波形。

  2.測量波形的峰峰值、周期、頻率等參數。

  3.分析波形,判斷電路工作狀態是否正常。

  實用技巧

  在進行測量之前,請仔細閱讀電流探頭的說明書,了解其規格和使用注意事項。

  確保探頭夾緊電路,避免接觸不良或信號干擾。

  調整垂直刻度和時間刻度,以確保波形顯示清晰完整。

  嘗試不同的觸發模式,找到**的觸發設置。

  利用示波器的數學運算功能,對波形進行分析和處理。

  注意事項

  進行電流測量時,要注意安全操作,避免觸電。

  測量高電流時,要選擇合適的電流探頭,并注意其額定電流值。

  使用示波器時,請參考其使用手冊,熟悉其操作方法和功能。

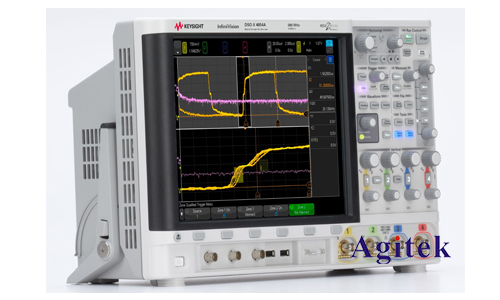

是德DSOX4154A示波器測試電流波形怎么設置(圖2)

  通過以上步驟和技巧,您可以使用是德DSOX4154A示波器輕松進行電流波形測量。利用示波器強大的功能和靈活的操作方式,可以幫助您更好地理解和分析電路工作原理,進行故障診斷和性能評估,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
