泰克示波器測量脈沖寬度

發布日期:2024-07-05 16:48:23         瀏覽數:

  脈沖寬度是數字電路和信號處理中一個重要的參數,它代表著脈沖信號持續的時間長度。在各種應用場景中,都需要精確測量脈沖寬度,例如:

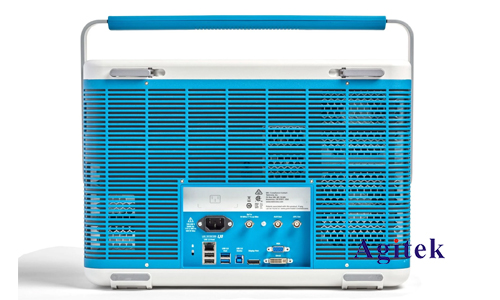

泰克示波器測量脈沖寬度(圖1)

  數字電路設計與調試:了解邏輯門、觸發器等器件的響應時間

  信號處理:分析脈沖信號的特征,例如脈沖寬度調制(PWM)信號的占空比

  通信系統:測量數據傳輸速率、同步信號的精度

  泰克示波器作為一款功能強大的測量?jī)x器,可以精確地測量脈沖寬度,并提供豐富的測量功能和分析工具。本文將詳細介紹如何使用泰克示波器測量脈沖寬度,并提供一些實際操作技巧。

  一、脈沖寬度的定義和測量方法

  脈沖寬度是指脈沖信號從上升沿到下降沿的時間間隔,通常以納秒或微秒(μs)為單位。常見的脈沖寬度測量方法主要有兩種:

  1.手動測量法:使用示波器上的光標功能,直接測量脈沖信號上升沿和下降沿之間的水平距離。

  2.自動測量法:使用示波器的自動測量功能,自動識別脈沖信號的上升沿和下降沿,并計算脈沖寬度。

  二、泰克示波器測量脈沖寬度的步驟

  1.連接示波器和被測信號:使用示波器的探頭將被測信號連接到示波器的通道輸入端。

  2.設置示波器的參數:

  時間刻度:將時間刻度設置為適當?shù)姆秶?,以便清晰地顯示脈沖信號。

  電壓刻度:將電壓刻度設置為適當?shù)姆秶?,以便清晰地顯示脈沖信號的幅度。

  觸發方式:選擇合適的觸發方式,例如邊緣觸發,以確保示波器穩定地捕獲脈沖信號。

  3.使用光標測量脈沖寬度:

  選擇光標類型:選擇“水平光標”或“垂直光標”。

  調整光標位置:將光標分別放置在脈沖信號的上升沿和下降沿位置。

  讀取脈沖寬度:讀取兩個光標之間的水平距離,即為脈沖寬度。

  4.使用自動測量功能:

  選擇測量類型:選擇“脈沖寬度”測量。

  自動識別脈沖:示波器會自動識別脈沖信號的上升沿和下降沿,并計算脈沖寬度。

  查看測量結果:示波器會將測量結果顯示在屏幕上。

  三、測量脈沖寬度的注意事項

  信號類型:確保被測信號為干凈的脈沖信號,避免信號出現噪聲或畸變。

  探頭補償:使用適當?shù)奶筋^,并進行探頭補償,以確保測量結果的準確性。

  時間分辨率:根據脈沖寬度的范圍選擇合適的示波器時間分辨率,例如高速示波器適用于測量納秒級脈沖寬度。

  觸發延遲:適當調整觸發延遲,可以更精確地捕捉到脈沖信號。

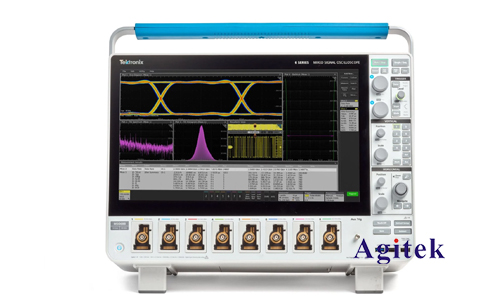

泰克示波器測量脈沖寬度(圖2)

  泰克示波器提供了多種功能和工具,可以方便地測量脈沖寬度。本文詳細介紹了使用泰克示波器測量脈沖寬度的步驟和注意事項,并提供了相關的實際操作技巧,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
