泰克TBS2072B示波器測量頻率的方法

發布日期:2024-07-05 16:50:04         瀏覽數:

  泰克TBS2072B示波器是一款功能強大的數字存儲示波器,其內置了多種測量工具,可以方便地進行各種信號參數的測量,其中包括頻率測量。本文將詳細介紹使用泰克TBS2072B示波器測量信號頻率的兩種方法:自動測量和手動測量。

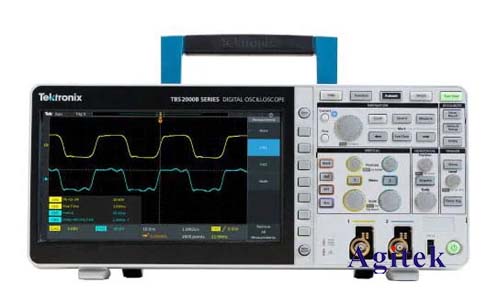

泰克TBS2072B示波器測量頻率的方法(圖1)

  一、自動測量

  泰克TBS2072B示波器內置自動測量功能,可以快速方便地測量信號頻率。具體操作如下:

  1.連接信號源:將被測信號連接到示波器上的通道輸入端口。

  2.設置通道參數:根據信號特點選擇合適的通道設置,例如耦合方式、探頭增益、垂直分辨率等。

  3.觸發信號:設置合適的觸發方式,確保示波器能穩定地捕捉到信號。

  4.使用自動測量功能:在示波器界面上,找到"測量"菜單或按鈕,并選擇"頻率"選項。示波器會自動識別信號周期并計算出頻率值,并將結果顯示在屏幕上。

  5.查看測量結果:在屏幕上,可以看到測量的頻率值以及其他相關參數,例如周期、幅度、占空比等。

  二、手動測量

  在某些情況下,自動測量無法滿足精確度要求,或者需要進行更深入的分析。此時可以使用手動測量的方法,通過計算信號周期來確定頻率。具體操作如下:

  1.設置時基:選擇合適的時基,確保在示波器屏幕上可以清晰地觀察到至少一個完整的信號周期。

  2.測量信號周期:使用光標工具在示波器屏幕上測量一個完整的信號周期的時間長度,即從一個波峰到下一個波峰或從一個波谷到下一個波谷的時間間隔。

  3.計算頻率:使用公式頻率=1/周期計算信號頻率。

  舉例說明:

  假設測量的信號周期為10毫秒,則信號頻率為:

  頻率=1/10毫秒=100 Hz

  三、注意事項

  1.信號頻率范圍:泰克TBS2072B示波器的頻率測量范圍取決于型號和配置,具體請參考用戶手冊。

  2.信號類型:對于非正弦波信號,例如方波、三角波等,需要謹慎選擇測量周期,以確保測量結果準確。

  3.測量誤差:測量結果會受到多種因素的影響,例如示波器的精度、信號本身的穩定性等,因此需要進行適當?shù)恼`差分析。

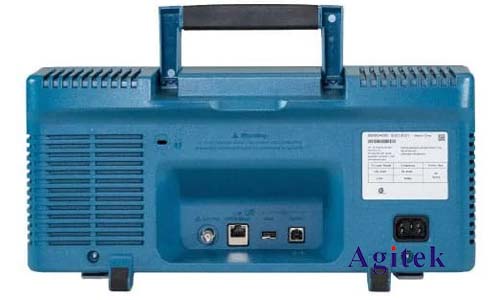

泰克TBS2072B示波器測量頻率的方法(圖2)

  使用泰克TBS2072B示波器測量信號頻率的方法主要有兩種:自動測量和手動測量。自動測量方法操作簡便快捷,適合快速獲取頻率值;手動測量方法更精確,適合需要進行深入分析的情況。根據實際需要選擇合適的測量方法,并注意測量誤差,可以確保測量結果的準確性和可靠性,如果您有更多疑問或需求可以關注西安安泰測試Agitek哦!非常榮幸為您排憂解難。
